商品の詳細:
|
| データレート: | 25~28 GBd | ストレージ・電圧調節の精度: | 5 mV |
|---|---|---|---|
| 監視の電圧正確さ: | 5 mV | コミュニケーション モード: | USBHID ドライブなし |
| 入出力レベル モード: | CML | サポートされる最大電力消費量: | 25w |
| ハイライト: | 評価 400G PAM4アクティブモジュール,評価アクティブモジュール,QSFPDD パッケージアクティブ モジュール |
||

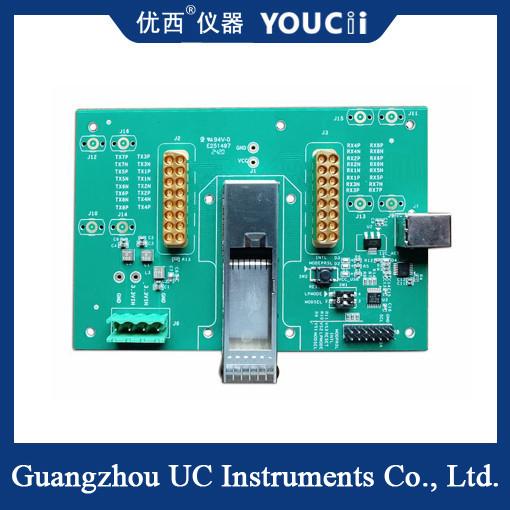

400G PAM4 アクティブモジュール性能評価試験板 QSFPDDパッケージ
U9608テストボードは,さまざまな高度な機能を持つテストデバイスです. 以下はU9608テストボードの主要な機能の一部です:
1. パッケージインターフェース: QSFPDD パッケージインターフェースを採用し,特にQSFPDD 400G PAM4 オプティカルモジュールに適しています.
2.Baud 速度のサポート: U9608 テストボードは,25GBd から 28GBd までの PAM4 波ード速率をサポートします.
3電気インターフェースタイプ: TXとRXの電気インターフェースでは,40GHz 2x8マルチコアキシアルコネクタを使用し,入力と出力のためにCMLレベルを使用します.
4.電流と電圧モニタリング: 試験板は,リアルタイム電流モニタリングとオーバー電流保護をサポートします. さらに,電源電圧のプルテストをサポートします.2から調整できます..8Vから4.0V. これは,モジュール引き力の最小3.0Vと最大3.6Vの電圧圧力テストを満たすことができることを意味します.同時に,電圧リアルタイムモニタリング機能もあります.デフォルトの出力は3です.3Vで,出力電圧は電流モジュールの電流に応じてリアルタイムで調整され,異なる負荷下で,供給電圧の安定した変化範囲が10mV以内に保たれるようにします..
5温度適応性:U9608試験板は,産業用温度でのアプリケーションをサポートし,環境への優れた適応性を実証しています.
6.MCUと通信:テストボード上のMCU I2C速度は約100KHzである.データはMCUを通じてI2C読み書きモジュールのEEPROM情報に移送される.通信モードはUSB HIDを使用しますドライバは不要で,DLL APIを通じて I2C データが直接モジュールとMCUに読み書きできます.
仕様
| 違う | インデックス | マックス | ミニ | ユニット |
| 1 | データ率 | 28 | 25 | GBd |
| 2 | 調節可能な出力電源電圧 | 4 | 2.8 | V |
| 3 | ストレージ・電圧調節の精度 | 5 | mV | |
| 4 | 監視電圧の精度 | 5 | mV | |
| 5 | 監視電流 | 4000 | 0 | mA |
| 6 | 電流の精度を監視する | 0.1 | mA | |
| 7 | I2C 率 | 400 | 100 | KHz |
| 8 | 電源電圧 (外部の直流電源入力電圧) | 5.5 | 4 | V |
| 9 | 動作温度 | 85 | -40歳 | °C |
| 10 | 通信モード | USBHID ドライブなし | ||
| 11 | TX,RX 電気インターフェイスタイプ | 40GHz 2×8 多同軸接続器 | ||
| 12 | 入力/出力レベルモード | CML | ||
| 13 | サポートされる最大電力消費量 | 25W | ||
