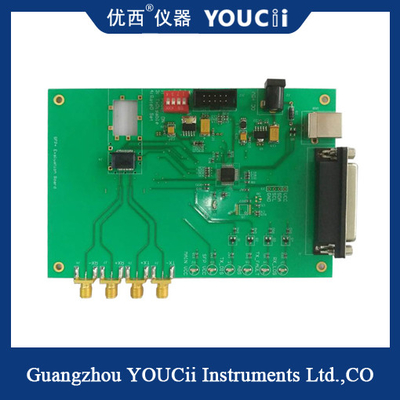

11.7Gまたは低速のモジュールと互換性がある10G SFPの評価板

11.7Gまたは低速のモジュールと互換性がある10G SFP板

タイプのSFP+のテスト ボードおよび通信用インタフェース:

1. SFP+の単一チャネルのテスト ボードはパラレル ポートおよびUSBの通信用インタフェースを採用する。

I2Cを高く、低速I2Cモジュールとの互換性があるへ模倣する通信用インタフェースはの2つ、パラレル ポートおよびUSB 2の種類速度制御100Kbps、容易なである。

2のSFP+のテスト ボード機能:

1. SFP+の単一チャネルのテスト ボードに次の機能がある:の以下のすべてのモジュール11.7Gと互換性がある;

I2Cコミュニケーションを達成する通信用インタフェースの2、パラレル ポートおよびUSB 2の種類;ハードウエア制御 モジュールTxDisableおよびハードウェア監視LOSのTxFaultの状態;

3、実時間温度モニタリング、実時間送信機の流れおよび現在の測定の監視および過電流保護を受け取ること;出力電圧範囲は2.9Vから3.8Vにある。出力電圧は絶えず調節することができる。それはモジュールの引きの電圧のテストのために適している。

4、ハードウェアおよびソフトウエア モジュールTxDisableおよび力OnOFF （転換の電気）、ハードウェアおよびソフトウェア任意独立制御。

5. USBポートは（光学モジュールの流れが100mAよりより少しのとき）独立した電源を支える。

III.注意:

1. 装置がまたPCBA板の下にそしての後ろにある、従って伝導性の目的はテスト パワーのに短絡を避け、板を燃やすために置かれるべきではないことに注目しなさい。

2つは5Vに、入力電圧合わせられたり、電圧か逆を、ために板を燃やさないために調節しない。

3つのテスト10Gモジュール、サポート高速信号TXのRXの電気的信号ワイヤーは18G頻度信号ケーブルを支える必要がある。
