商品の詳細:
|
| データレート: | 25~28 GBd | 調節可能な出力供給電圧: | 2.8~4 V |
|---|---|---|---|
| 偏差の電圧調節の正確さ: | 5 mV | 流れの監視: | 0~400 mA |
| 現在の正確さの監視: | 0.1 mA | I2C率: | 100~400のKHz |
| ハイライト: | 4V SFPの評価板,PAM4 SFPの評価板 |
||
400G PAM4アクティブモジュールテストボードのQSFP性能評価

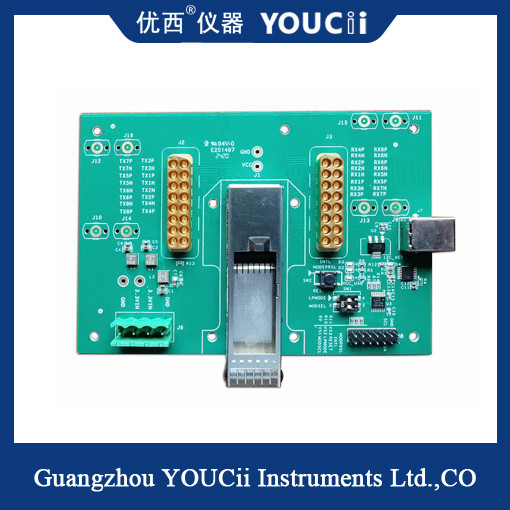

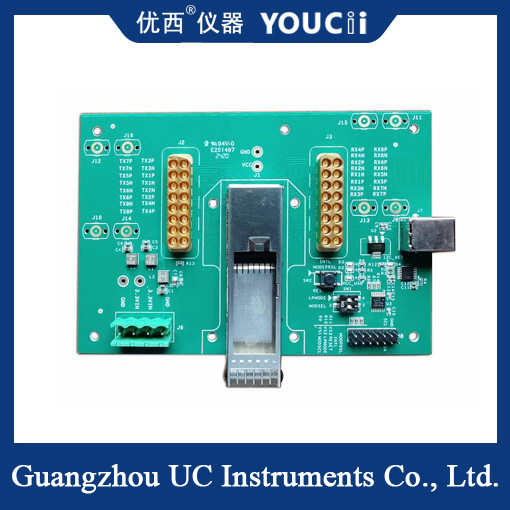

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positions. PAM4ボード速度は25GBoudから28GBoudまで誤差計,減速器,振動鏡,その他の機器は,伝送性能指標 (目画像関連指標など) の評価に使用される.性能指標 (敏感度指標など) を受信するモジュールEEPROMの情報を読み書きするなど実際の物体は 下の写真に示されています
QSFP-DD EVB 400G PAM4アクティブモジュールテストボードの性能評価 テクニカルインデックス
| 違う |
ポインタ |
最大値 |
最低値 |
ユニット |
| 1 |
データ率 |
28 | 25 | GBd |
| 2 |
調節可能な出力電源電圧 |
4 | 2.8 | V |
| 3 |
偏差電圧調整精度 |
5 | mV | |
| 4 |
監視電圧の精度 |
5 | mV | |
| 5 |
監視電流 |
4000 | 0 | mA |
| 6 |
電流の精度を監視する |
0.1 | mA | |
| 7 |
I2C 率 |
400 | 100 | KHz |
| 8 |
電源電圧 (外部の直流電源入力電圧) |
5.5 | 4 | V |
| 9 |
動作温度 |
85 | -40歳 | °C |
| 10 |
通信モード |
USBHID ドライブなし |
||
| 11 |
TX,RX 電気インターフェイスタイプ |
40GHz 2×8 多同軸接続器 | ||
| 12 |
入力/出力レベルモード |
CML | ||
| 13 |
最大サポート電源消費量 |
25W | ||
製品特性
1. QSFPDDはインターフェースをカプセル化し,QSFPDD 400G PAM4 オプティカルモジュールに適用する.
2. PAM4ボードレートは 25 GBD から 28 GBD までです.
3. TX,RX 電界面タイプ: 40GHz 2x8 多同軸接続,CMLレベル入力出力同軸接続
4リアルタイムモニタリングとオーバーストレート保護をサポートします.
5電力供給電圧偏差テストをサポートし,電圧範囲は2.8~4.V調整可能で,最小3.0Vと最大3.6Vの電圧テストのモジュール偏差を満たす.リアルタイムの電圧モニタリング, 標準 3.3V出力,電流モジュールの実時出力電圧の調整に従って,異なる負荷下で電源電圧が10mVの範囲内で安定していることを保証する.
6産業用温度環境のアプリケーションをサポートします.
