商品の詳細:
|
| 製品名: | SFPの評価板 | モデル: | U9604 |
|---|---|---|---|
| ブランド: | YOUCII | OEM: | 利用できる |
| 単一ターミナルNRZ率の範囲: | 10Gへの32Gbps | 使用: | QSFP+およびQSFP28 |
| ハイライト: | EVB SFPの評価板,QSFP28 SFPの評価板 |
||

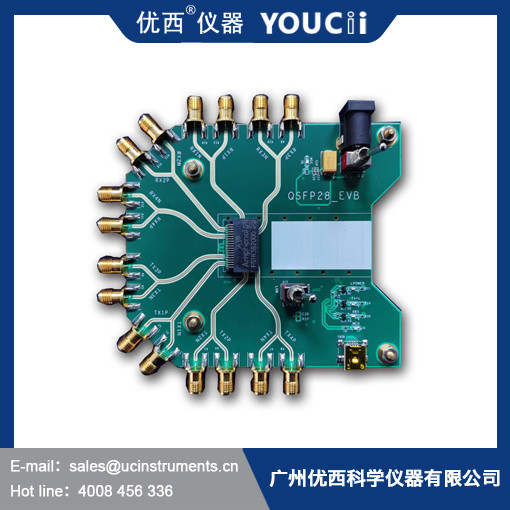

4入出力10Gへの32Gbpsを持つQSFP28 EVB SFPの評価板
このプロダクトはQSFP+の性能を評価するように設計され、QSFP28はそれぞれの送信し、受信端末の4つの入出力チャネルが付いている活動的なモジュールを包んだ。10G~32GbpsおよびPAM4ボード・レートからの単一ターミナルNRZ率の範囲は25GBoud~28GBoudから及ぶ。支えられたモジュールはNRZ 40Gおよび100Gプロダクトを含んでいる。そしてPAM4 50G、100Gの200Gプロダクト、間違いのメートル装置、減衰器およびオシロスコープ装置を使用して、活動的なモジュールの伝達パフォーマンス インジケータ（目のイメージのような表示器を関連付けた）、受信のパフォーマンス インジケータを（感受性の表示器のような）評価し、モジュールEEPROM情報、等を書くため読み。

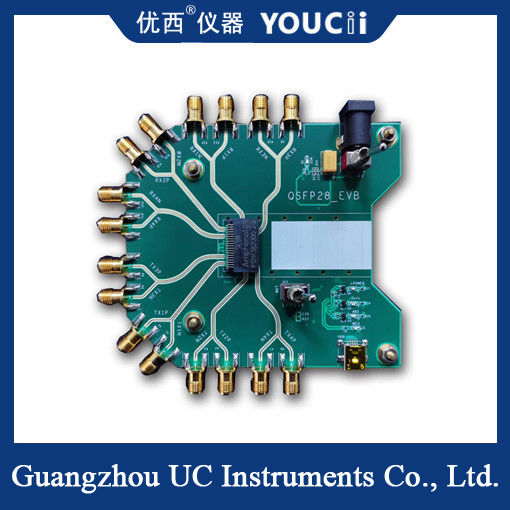

実質の目的は下記のように映像で示されている:
プロダクト:
QSFP+、QSFP28のPAM4 50G100G200Gの光学モジュールのために適した1.QSFP+QSFP28パッケージ インターフェイス。
2.Support NRZ率の範囲:10.3125G~32Gbps.
25GBdからの28GBdへの3.PAM4ボード・レートの範囲
4.Four方法TXの四方RXの電気インターフェイスの種類:40GHz 2.92mmの女性、CMLのレベル入出力;
5、サポート現在の実時間監視および過電流保護。
6つは、電源電圧偏差テストを、電圧範囲調節可能な2.8~4.V出力電圧の現在のモジュールの実時間調節に従って異なった負荷の下の電源電圧が10mVの範囲の内で安定していることを保障するために会う最低3.0Vおよび最高3.6V電圧テストのモジュールの偏差、また実時間電圧監視、デフォルト3.3Vの出力に、支える。
7のサポート産業温度の環境の塗布。
8. MCU I2C率は100KHzについてあり、モジュールのEEPROM情報を読み、書くためにデータはI2CによるMCUに移る。
9のコミュニケーション モード:USBHIDの運転者はモジュールに、直接I2CデータおよびMCUを通してDLL APIを読まなかったし、書く。
技術的な表示器
| 数 | 表示器 | 最高 | 最低 | 単位 |
| 1 | データ転送速度 | 56 | 10.3125 | Gbps |
| 2 | 調節可能な出力供給電圧 | 4 | 2.8 | V |
| 3 | 偏差の電圧調節の精密 | 5 | mV | |
| 4 | 監視の電圧正確さ | 5 | mV | |
| 5 | モニターの流れ | 2000年 | 0 | mA |
| 6 | 現在の正確さの監視 | 0.1 | mA | |
| 7 | I2Crate | 400 | 100 | KHz |
| 8 | 電源電圧（外的なDC電源入力電圧） | 5.5 | 4 | V |
| 9 | 実用温度 | 85 | -40 | °C |
| 10 | コミュニケーション モード | USBは、自由なドライブ隠れた | ||
| 11 | TXのRXの電気インターフェイスの種類 | 女性40GHz 2.92mm | ||
| 12 | 入出力レベル モード | CML | ||
