10G SFPの評価板SFP+テスト サーキット ボード

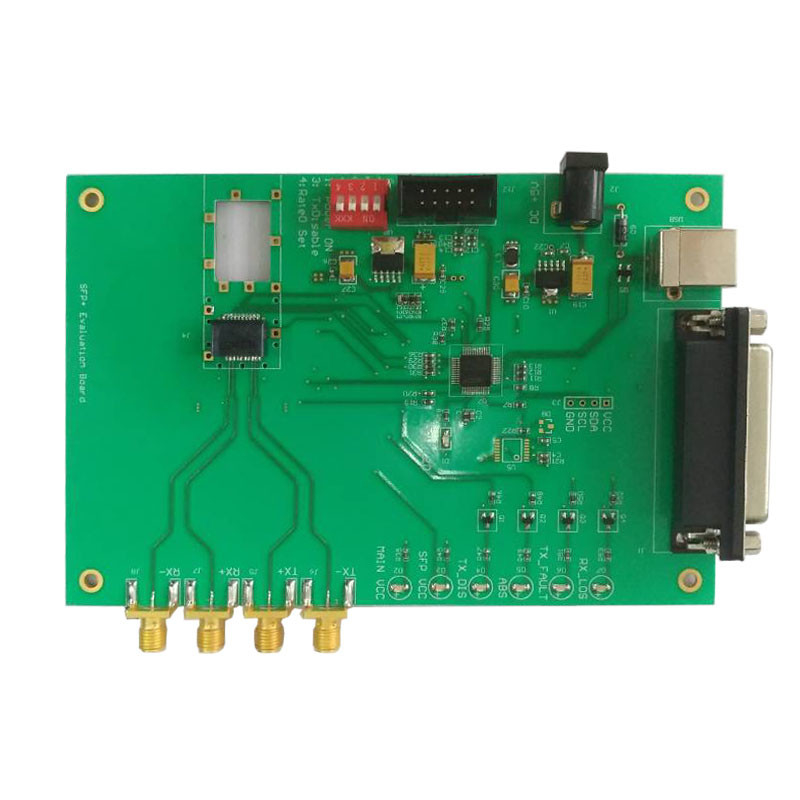

U9601A 10G SFP+テスト サーキット ボード

SFP+のテスト ボードのタイプおよび通信用インタフェースのタイプ:

1. SFP+の単一チャネルのテスト ボードはパラレル ポートおよびUSBの通信用インタフェースを採用する。

2. I2Cの速度制御を高く、低速I2Cモジュールとの互換性があるへ模倣する通信用インタフェースはのパラレル ポートそしてUSB 2の種類100Kbps、容易なである。

2のSFP+のテスト ボード機能:

1. SFP+の単一チャネルのテスト ボード機能は次のとおりである:11.7gとそしてモジュールのすべての率の下で互換性がある;

2. パラレル ポートおよびI2Cコミュニケーションを達成するUSB 2の通信用インタフェース;ハードウエア制御 モジュールTxDisableおよびハードウェア監視LOS、TxFaultの国家;

3. 実時間温度モニタリング、実時間送信機の流れおよび受信機の現在の測定の監視および過電流保護;バイアス電圧出力制御、モジュールの引きバイアス電圧テスト、高出力の電圧正確さのために適した2.9-3.8V絶えず調節可能な出力からの出力電圧範囲を引っ張れば5mVが総外的なモジュールの現在のサイズによって、影響されないより間違いはより少なくある;

4. ハードウェアおよびソフトウエア モジュールTxDisableおよび力OnOFF （スイッチ電気）、ハードウェアおよびソフトウェア任意独立制御。

5. USBポートは（光学モジュールの流れが100mAよりより少しのとき）独立した電源を支える。

3の注意を必要とする問題:

1. 装置がまたPCBA板の下にそしての後ろにある、従ってために板を燃やさないためにショートさせ、力テストに伝導性の目的を置くことは許されないことに注目しなさい。

2. 入力電圧は5Vに合わせられたり、電圧最高か逆を、ために板を燃やさないために調節しない。

3. 10Gモジュールをテストするとき、高速信号を支えるTXおよびRXの信号線は18G頻度を支える信号ケーブルを使用する必要がある。

FAQ
Q:あなたの会社交換の1才か工場はであるか。
:私達は広東省のfcatoryである。私達の会社は専門の外国貿易の販売のチームおよびベテランのテクニカル サポートのチームを持っている。私達は光源のための製造者、光学力メートル、光学減衰器、オプティカル スイッチおよびバート、DCAの司令官である。
Q:価格言葉は何であるか。
:FOBシンセン
Q:保証の何時であるか。
:郵送物の日付後の12か月。
Q:順序を置く方法か。
:次にサービス スタッフへの話は、機械細部および場所の順序を確認する。
