商品の詳細:
|
| Data rate range: | 25~29 Gbps/Gbaud | Optical input range (determined by module sensitivity): | -12~3 dBm |
|---|---|---|---|
| Clock recovery output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | CML clock differential output amplitude: | 200~800mVpp |
| ハイライト: | NRZ信号クロック復元モジュール,PAM4 時計復元モジュール |
||

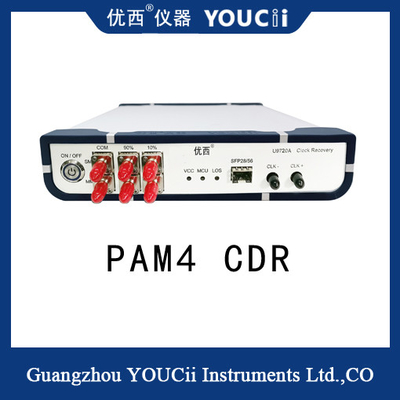

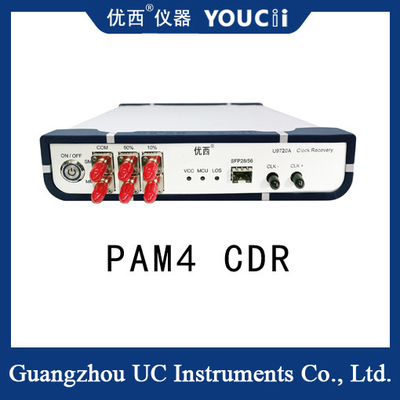

32Gbaud PAM4 CDRクロックリカバリモジュール、NRZおよびPAM4信号に対応
U9720A 32Gクロックリカバリメーターは、トリガークロックがないテスト環境でクロックリカバリ信号を提供するように設計された高性能テストデバイスです。この機能により、クロスオーバークロック出力なしで被試験デバイスの光アイマップテストを実行できます。特に、PONアプリケーションにおける光ネットワークデバイスまたはBOB製品テストシナリオのテストに役立ちます。
クロックリカバリデバイスは、従来のSFP28/56、SR、LR、およびBIDI光モジュールに簡単にアクセスできるSFP28/56光ポートを備えています。NRZ信号またはPAM4信号のいずれであっても、U9720A 32Gクロックリカバリデバイスは効果的に処理できます。その動作原理は、主に光信号を電気信号に変換し、電気信号からクロックを抽出し、オシロスコープのトリガー信号としてクロック信号を出力することです。
仕様
| NO. | 技術指標 | 最大 | 最小 | 単位 |
| 1 | データレート範囲 | 29 | 25 | Gbps/Gbaud |
| 2 | 波長範囲（シングルモード/マルチモードはモジュールによって決定） | 1650 | 800 | nm |
| 3 | 光入力範囲（モジュール感度によって決定） | +3 | -12 | dBm |
| 4 | クロックリカバリ出力分周比 | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | 出力電気クロック振幅 | 500（代表値） | mVpp | |
| 6 | CMLクロック差動出力振幅 | 800 | 200 | mVpp |
| 7 | クロック出力ジッタランダム | 800 | 300 | fs |
| 8 | クロック周波数（28.1Gbpsを例として） | 14.05 | 0.11 | GHz |
| 9 | 内部信号損失検出（LOS） | 128（過負荷） | 5（感度） | mV |
| 10 | 電源電圧（外部電源入力電圧） | 5.5 | 4 | V |
| 11 | 動作温度 | 70 | 10 | ℃ |
| 12 | アダプティブモジュールタイプ（NRZおよびPAM4信号をサポート） | SFP28/56、SR、LR、BIDI | ||
