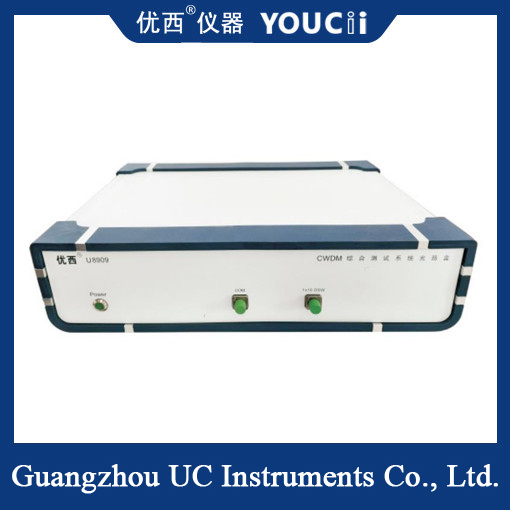

CWDMモジュールスキャンとスポット測定統合システム

CWDMモジュールスキャンおよびスポット測定統合システム

システム概要:

   このシステムは、CWDM、MWDM、LWDM、およびその他のマルチチャネルフルウェーブ製品向けに設計された包括的なテストシステムです。従来のASE+OSAスキャンモードと、ポイント光源+パワーメータのポイント測定モードを統合し、製品全体のテスト効率を効果的に向上させ、設備投資コストと人件費を削減します。さらに、光学ボックスを使用してステーションの設備スペースを圧縮し、ステーションの清浄度を向上させます。テストプロセスでは、システムは自動化され処理されるため、スタッフのトレーニング、滞留防止、およびエラー防止に役立ちます。

動作原理:

   テスト対象の製品タイプに応じて、ASE（SLED）、OSA、ポイント光源、および偏光コントローラを構成し、対応する製品のテスト仕様を設定します。動作中、各ステーションはポイント測定パラメータを個別に完了します。

スキャンパラメータについては、機器サーバーは、各クライアントの要求に応じてFIFOのメカニズムに従ってOSAを制御してスキャンします。すべてのパラメータがテストされた後、システムはテストデータを分割し、自動的に分析、保存、および決定し、テスト結果をテストプログラムインターフェースに表示します。

ハイライト紹介:

1. テスト効率の向上：製品は一度接続するだけで、配線数を削減し、自動パラメータテストを行います。

2. テストコストの削減：スタッフのトレーニング時間を短縮し、設備と人員の投入を削減します。

3. 現場管理の利便性：標準化された統合光路ボックス、省スペース、シンプルな光路接続。

4. システムエラー防止：オペレーターはプロンプトに従って作業し、操作項目が少なく、システムは自動的に決定および計算します。

5. テストパラメータの包括性：IL、RL、PDL、ISO、.cwl、BW、リップルWDMなどのインデックスを含みます。

6. テスト結果の分類：生産の実際のニーズに応じて、複数の製品レベルを定義します。

7. テストデータのトレーサビリティ：データはデータベースとローカルに保持され、記録は長期間追跡できます。

8. FIS/MESシステムとの組み合わせ：真の意味でのペーパーレス化を実現できます。

テスト原理:
