商品の詳細:
|
| Model: | U9210E | Data rate: | 622M up to 15Gbps |
|---|---|---|---|
| Material: | Metal | Data output jitter (RMS): | 1.5 (10.3125G down)ps |
| Place of origin: | China | Rise and fall time (20% to 80%): | 18~23ps |
| ハイライト: | 全レートビットエラー率測定器,12 ポートチャンネルエラー率測定器 |
||

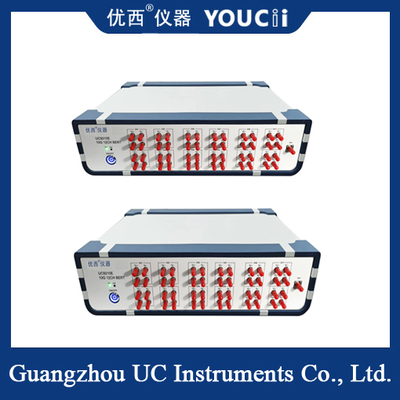

10G フルレートビットエラーレートメーター 電気ポートチャネル12個
The 10G 12-channel full-rate bit error rate tester is a high-performance bit error rate testing device that supports 12 independent channels and has a rate coverage of 622M to 15Gbps (some models support custom expansion to higher rates).
基本機能
多チャンネル独立試験
幅広く適用される税率と税率
複数のコードタイプをサポートする
光学/電気インターフェースは柔軟に設定できます
| 違う 違う |
パラメーター |
最低限 |
典型的な |
最大 |
ユニット |
| 1 |
データ率 |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8. 59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbit/s |
| 2 |
コードタイプ |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
昇降時間 (20%から80%) |
18 | 23 | ps | |
| 4 |
パターンの逆転 |
受信端の信号逆転をサポート |
|||
| 5 |
シグナル出力幅 (単端) |
200 | 800 | 1000 | mV |
| 6 |
データ出力ジッター (RMS) |
1.5 (10.3125Gダウン) |
ps | ||
| 7 |
データ入力/出力インターフェース |
差点,ACコップリング,50オムのインピーデンス,SMA |
|||
| 8 |
時計出力 |
100 | 156.25 | 156.25 | メガHz |
| 9 |
データ信号入力感度 (単端) |
0.1 | Vpp | ||
| 10 |
データ出力目グラフ交差点 |
50 | 52 | 54 | % |
| 11 |
動作温度 |
10 | 25 | 50 | °C |
典型的な応用シナリオ
光学モジュールの研究開発と生産
高速ケーブル (DAC/AOC) の試験
データセンターの相互接続の検証
衛星通信と航空宇宙
