商品の詳細:
|
| Weight: | 0.5 kg | Dimensions: | 5 mm W, 2.5 mm H, 20 mm D |
|---|---|---|---|
| Recalibration Period: | 2 Year | Storage Temperature: | -30 ～ +80℃ |
| Operation Temperature: | 0 ～ +40℃ | Communication Interface: | RS232 / USB |
| Optical Input Interface: | Bare fiber input |

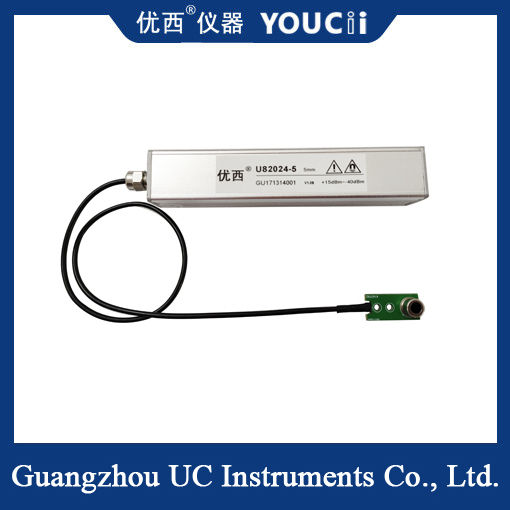

2mm 超薄型PD 外部光学電源探査機 +10~-45dBm
超薄いデザイン
典型的な探査機の厚さは2.0−4.5mm (U82024モデルのフロントエンドの寸法は5.0mm W×2.5mm H×20.0mm Dだが,検出表面の厚さは極めて薄い).コンパクトな光学システムや狭いスペースに簡単に組み込める.
高精度検出
InGaAs検出器は,通信帯 (1310/1550nm) と拡張帯の要件を満たす900~1700nmの波長範囲で採用されている.
絶対精度は±4% (1200〜1650nm) に達し,相対精度は0.02dB未満で,電力の線性度は≤±0.06dBで,弱光信号と強い光信号の両方の精度の測定を保証する.
|
モデル # |
U82024 |
|
センサー要素 |
インガア |
|
PD サイズ |
φ2 mm |
|
波長範囲 |
900 ~ 1700 nm |
|
カリブレーション波長 |
1310 / 1550 / 1650nm断片式校正 |
|
パワー範囲 |
+10 ~- 45歳dBm |
|
電力サンプル採取期間(税率) |
1 ms(1KHz) |
|
アプリケーション ファイバータイプ |
標準のSMとMMは,最大62.5umのコアサイズ |
|
絶対値 基準条件での不確実性 (精度) |
± 4% (1200 nm ~ 1650 nm) |
|
関連性 基準条件での不確実性 (精度) |
< について 0.02 dB 典型的な |
|
線形性 (パワー) |
≤ ± 0.06 dB (1200 nm ~ 1650 nm,0 - そうだ40dBm) |
|
返済損失 |
> 40 dB |
|
オプティカル入力インターフェース |
裸の繊維er インプット |
|
探査機の正面寸法 |
5.0mm W x 2.5mm H x 20.0mm D |
|
C についてコミュニケーションインターフェイス |
RS232 / USB |
|
操作温度 |
0ほら +40°C |
|
貯蔵温度 |
-30歳ほら +80°C |
|
再校正期間 |
2Y耳 |
|
サイズ |
5 mm W2.5 mm H20 mm D |
|
体重 |
0.5kg |
柔軟なインターフェースと耐久性
RS232/USB通信インターフェースを提供し,データ送信とシステム統合を容易にする.
作業温度範囲は0-40°C,貯蔵温度範囲は-30-80°C.厳しい環境に適しています.
カリブレーションサイクルは2年で,長期維持費を削減します.
