商品の詳細:
|
| Wavelength range: | 800-1650nm | Output the electrical clock amplitude: | 200-800mVpp |
|---|---|---|---|
| Optical output range: | +5~-15dBm | Clock frequency (28.1Gbps as an example)(GHz): | 0.11~14.05 |
| Clock recovery output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | Adaptive module type: | SFP28，SR，LR，BIDI |
| Size: | 1U |

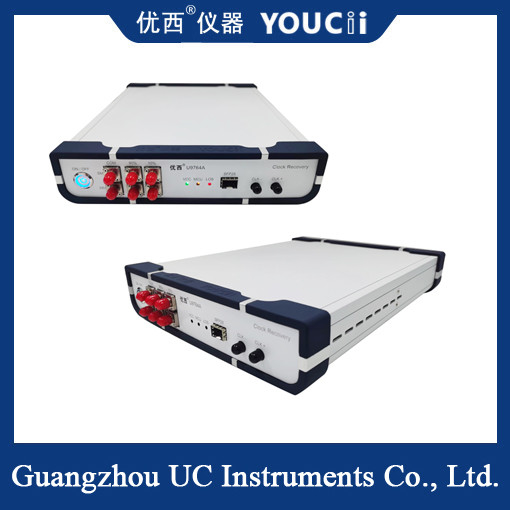

100Gbps マルチディビジョンCDRはクロック復元信号を提供します
技術指標
データレート: 25~28Gbpsのクロック復元に対応し,100Gbpsの多チャンネルテスト要件に対応する.
インターフェイスタイプ: SFP28 オプティカルポートが採用され,シングルモード/マルチモード光ファイバーと互換性があり,FC-PCなどのコネクタと互換性がある.
感度:OMAの感度は -8 DBM (マルチモード) と -13 DBM (シングルモード) 以下のもので,低光電源で安定した動作を保証する.
クロックジッター:出力クロックジターは200fs (例えば53.125GBd) 未満で,高速信号試験の精度を保証する.
周波数分割比: 1/2, 1/4, 1/8, 1/16, 1/32 のような周波数分割比をサポートし,異なる試験シナリオに柔軟に対応する.
| 違う | 技術指標 | マックス | ミニ | ユニット |
| 1 | データ速度の範囲 | 28.1 | 25.6 | Gbit/s |
| 2 | 波長範囲 | 1600 | 800 | nm |
| 3 | オプティカル入力範囲 (モジュールの感度によって決定される) | +3 | -12 | dBm |
| 4 | 時計復元出力周波数分割比 | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | 出力電気時計の振幅 | 800typical 値) | mVpp | |
| 6 | CML 時計差出力スイング | 800 | 200 | mVpp |
| 7 | 時計の出力はランダムに振動します. | 800 | 300 | fs |
| 8 | クロック周波数 (例として28.1Gbps) | 14.05 | 0.11 | ゲルハーツ |
| 9 | 内部信号損失検出 (LOS) | 128 (義務を超えて) | 5 (中略)敏感性 | mV |
| 10 | 電源の電圧 (外部電源入力電圧) | 5.5 | 4 | V |
| 11 | 動作温度 | 70 | 10 | °C |
| 12 | アダプティブモジュールタイプ | SFP28,SR,LR,BIDI | ||
応用シナリオ
光学ネットワーク機器の試験:信号の完全性と眼図の品質を検証するために,100G/400G光学モジュールとTOSA/ROSAコンポーネントの研究開発および生産試験に使用されます..
高速シリアルバステスト:データ転送の同期を確保するためにPCIeおよびSATAなどのインターフェースのクロック復元をサポートする.
遠距離伝送試験:光ファイバー伝送試験で,5キロメートルから10キロメートルビットエラーメータークロックと光学信号の異なる源によって引き起こされるジッター蓄積の問題を解決する.
多チャンネル光学装置のテスト: 効率を高めるため,二チャンネルまたは多チャンネルクロック復元によって,複数の光学信号の並行テストを達成する.
