商品の詳細:
|
| Size: | 1U | Material: | Metal |
|---|---|---|---|
| The clock restores the output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | Wavelength range: | 800-1650nm |
| Spectroscopic ratio: | 10%，90% | Optical input range: | +3~-12dBm |
| Product model: | U9764A |

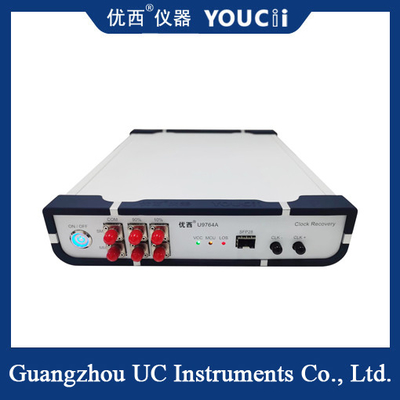

100Gbps 多周波クロック復元装置 25~28Gbps CDR
100Gbpsの多周波分断クロック復元器具は高速光通信試験の鍵となる装置である.このデバイスは,SFP28光端末を通じて光学モジュールに接続されています, 光信号を電気信号に変換し,時計情報を抽出し,サンプルオシロスコープを起動し,光学眼図をテストします.
| 違う |
技術指標 |
マックス | ミニ |
ユニット |
| 1 |
データ速度の範囲 |
28.1 | 25.6 | Gbit/s |
| 2 |
波長範囲 |
1600 | 800 | nm |
| 3 |
オプティカル入力範囲 (モジュールの感度によって決定される) |
+3 | -12 | dBm |
| 4 |
時計復元出力周波数分割比 |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
出力電気時計の振幅 |
800typical 値) | mVpp | |
| 6 |
CML 時計差出力スイング |
800 | 200 | mVpp |
| 7 |
時計の出力はランダムに振動します. |
800 | 300 | fs |
| 8 |
クロック周波数 (例として28.1Gbps) |
14.05 | 0.11 | ゲルハーツ |
| 9 |
内部信号損失検出 (LOS) |
128 (義務を超えて) | 5 (中略)敏感性 | mV |
| 10 |
電源の電圧 (外部電源入力電圧) |
5.5 | 4 | V |
| 11 |
動作温度 |
70 | 10 | °C |
| 12 |
アダプティブモジュールタイプ |
SFP28,SR,LR,BIDI | ||
基本機能は以下のとおりです.
光信号変換: SFP28パッケージの従来の光学モジュール (SR,LR,BIDIなど) をサポートし,受信端を通じて光信号を電気信号に変換する.
時計の抽出と出力:電気信号から時計を抽出し,テスト中のデバイスの周波数分割クロック出力の問題解決のためにオシロスコップのトリガー信号として出力.
複数の周波数分割をサポートする: 周波数分割機能を異なる試験要件に適応させることで,クロック信号がサンプリングオシロスコップと同期されることを保証する.
