商品の詳細:
|
| Application Fiber Type: | Standard SM and MM up to 62.5 um core size | Power Range: | +10 ~ - 45 dBm |
|---|---|---|---|
| Uncertainty (accuracy) at reference condition: | ＜ 0.02 dB Typical | Linearity (power): | ≤ ± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
| Return Loss: | ＞ 40 dB | Optical Input Interface: | Bare fiber input |

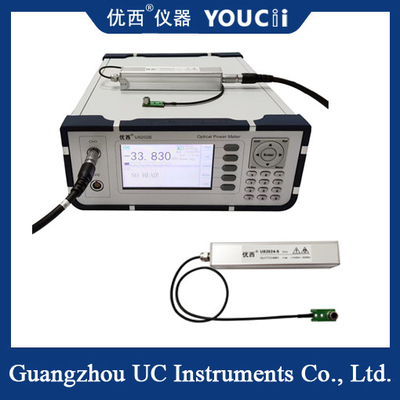

超薄型PD 外部光学電源探査機 +10 ~ -45 dBm φ2 mm
応用上の利点
光ファイバー通信試験
光学モジュールの開発:送信端 (TX) と受信端 (RX) の光学電力を測定し,モジュールの性能を確認する.
光ファイバー・リンクの損失: 双チャンネルの入力/出力量を比較することで,リンクの故障点を迅速に特定することができます.
オプティカル・パシブ装置の試験
カップラー/スプリッター: 割れ比や挿入損失などのパラメータを試験する.
隔離器/循環器:隔離器と帰帰損失を確認する.
レーザー処理と医療
レーザー電源監視: プロセス安定性を確保するためにレーザー処理機器の出力電源のリアルタイム監視.
医療用光学機器: 治療の安全性を確保するために眼科レーザー治療装置の電源校正など.
|
モデル # |
U82024 |
|
センサー要素 |
インガア |
|
PD サイズ |
φ2 mm |
|
波長範囲 |
900 ~ 1700 nm |
|
カリブレーション波長 |
1310 / 1550 / 1650nm 断片式校正 |
|
パワー範囲 |
+10 ~- 45歳dBm |
|
電力サンプル採取期間(税率) |
1 ms(1KHz) |
|
アプリケーション ファイバータイプ |
標準のSMとMMは,最大62.5umのコアサイズ |
|
絶対値 基準条件での不確実性 (精度) |
± 4% (1200 nm ~ 1650 nm) |
|
関連性 基準条件での不確実性 (精度) |
< について 0.02 dB 典型的な |
|
線形性 (パワー) |
≤ ± 0.06 dB (1200 nm ~ 1650 nm,0 - そうだ40dBm) |
|
返済損失 |
> 40 dB |
|
オプティカル入力インターフェース |
裸の繊維er インプット |
|
探査機の正面寸法 |
5.0mm W x 2.5mm H x 20.0mm D |
|
C についてコミュニケーションインターフェイス |
RS232 / USB |
|
操作温度 |
0ほら +40°C |
|
貯蔵温度 |
-30歳ほら +80°C |
|
再校正期間 |
2Y耳 |
|
サイズ |
5 mm W2.5 mm H20 mm D |
|
体重 |
0.5kg |
外部超薄型PD探査機と組み合わせた 2チャネル光学電源計は 光学通信の重要な試験ツールになりました光電子とレーザー技術による高精度柔軟性や複数のシナリオへの適用性
