商品の詳細:
|
| Chassis size: | 2U | The external dimensions of the PD terminal: | 5 mm W, 2.5 mm H, 20 mm D |
|---|---|---|---|
| Sensor Element: | InGaAs | PD Size: | φ2 mm |
| Wavelength Range: | 900 ~ 1700 nm | Power Range: | +10 ~ - 45 dBm |
| Power sampling period（rate）: | 1 ms（1KHz） |

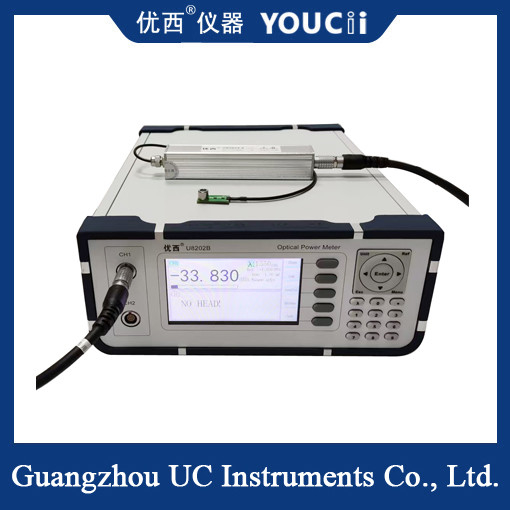

超薄型PD 外部探査機 双チャネル光学電源計
U8820B+2*U82024 外部超薄型PD (光二極子) 探査器付きの二チャンネル光電源計は,高精度,小型化,複数のシナリオの光学電源測定.
|
モデル # |
U82024 |
|
センサー要素 |
インガア |
|
PD サイズ |
φ2 mm |
|
波長範囲 |
900 ~ 1700 nm |
|
カリブレーション波長 |
1310 / 1550 / 1650nm 断片式校正 |
|
パワー範囲 |
+10 ~- 45歳dBm |
|
電力サンプル採取期間(税率) |
1 ms(1KHz) |
|
アプリケーション ファイバータイプ |
標準のSMとMMは,最大62.5umのコアサイズ |
|
絶対値 基準条件での不確実性 (精度) |
± 4% (1200 nm ~ 1650 nm) |
|
関連性 基準条件での不確実性 (精度) |
< について 0.02 dB 典型的な |
|
線形性 (パワー) |
≤ ± 0.06 dB (1200 nm ~ 1650 nm,0 - そうだ40dBm) |
|
返済損失 |
> 40 dB |
|
オプティカル入力インターフェース |
裸の繊維er インプット |
|
探査機の正面寸法 |
5.0mm W x 2.5mm H x 20.0mm D |
|
C についてコミュニケーションインターフェイス |
RS232 / USB |
|
操作温度 |
0ほら +40°C |
|
貯蔵温度 |
-30歳ほら +80°C |
|
再校正期間 |
2Y耳 |
|
サイズ |
5 mm W2.5 mm H20 mm D |
|
体重 |
0.5kg |
超薄型PD探査機の設計
コンパクトサイズ:超薄い探査機 (厚さ5mm未満の探査機など) は,コンパクトデバイスや狭いスペースに簡単に組み込める.光ファイバー通信や光学モジュールテストなどのシナリオに適している.
高い感度: 800~1700nm帯 (共通通信波長) をカバーするInGaAsのような材料を使用すると,感度は -45dBmまたはそれよりも低くなります.低出力信号測定に適している.
迅速な応答:PD探査機の応答時間は通常ナノ秒程度で,パルスレーザーなどの動的光信号のリアルタイムモニタリングに適しています.
