商品の詳細:
|
| Size: | 1U | Weight: | 2KG |
|---|---|---|---|
| Internal signal loss detection (LOS): | 128~5 mV | Clock recovery range: | 155Mb/s to 11Gb/s |
| Clock output frequency division ratio: | 2/4 | Wavelength range: | 800~1650nm |
| Optical interface type: | SFP+ | ||
| ハイライト: | 10Gbps CDR クロックリカバリ信号測定器,2周波数 クロックリカバリ信号測定器 |
||

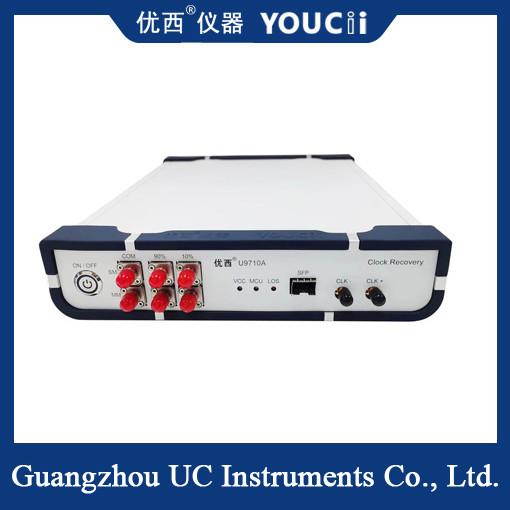

10Gbps アダプティブレート フルレートクロックリカバリ CDR 2/4周波数分割
U9710A/B 10Gbps アダプティブ・レート フルレートクロック復元器具は,入力信号のレートを10Gbps以下に自動的に調整できる試験装置である.テストされる信号と同期されたクロック信号を回復.
適応率
1.25Gbps から 10.3125Gbps の速度帯をサポートし,手動設定なしで入力信号の速度に自動的に適応することができます.
全速回帰時間
試験対象の信号と同期したフルレートクロック信号を復元し,試験機器の安定したトリガークロックを提供します.
テクニカルインデックス
| 違う |
技術指数 |
最大値 |
最低値 |
ユニット |
| 1 |
データ速度の範囲 |
11.3 | 0.155 | Gbit/s |
| 2 |
内部信号損失検出 (LOS) |
128 (過負荷) | 5 (感受性) | mV |
| 3 |
電源の電圧 (外部電源の入力電圧) |
5.5 | 4 | V |
| 4 |
動作温度 |
85 | -40歳 | °C |
| 5 |
時計上昇時間 (OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
クロックダウン時間 (OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
クロック周波数 (10.3125Gbpsの速さ,2周波数分割) |
2.578 | 2.578 | ゲルハーツ |
| 8 |
出力ジッター (10.3125Gbps) |
1 (典型値) | ps | |
応用シナリオ
オプティカルネットワーク機器の試験
オプティカルネットワーク機器の試験において,例えばONT試験またはラインボードカード試験において,試験対象信号が光信号出力のみで,クロック出力がない場合,時計の信号を復元するために時計復元装置を使用できます.試料採取オシロスコープを起動して眼図検査を行う.
高速通信モジュールの試験
これは,10Gbpsの光学モジュール (XFP,SFP+など) の放出眼図やジッターの容量制限などのパラメータのテストに使用される.
データセンターとネットワーク機器の研究開発
データセンターやネットワーク機器の研究開発過程で,高速データ送信における信頼性を確保するために,機器の10Gインターフェース性能が検証されます..
