商品の詳細:
|
| Data rate range: | 11.3~0.155 Gbps | Clock recovery range: | 155Mb/s to 11Gb/s |
|---|---|---|---|
| Operating temperature: | 80~-40°C | Wavelength range: | 800-1600 nm |
| Material: | Metal | Weight: | 2KG |
| Output jitter (10.3125Gbps): | 1 (typical value) ps | ||
| ハイライト: | 4 周波数分岐時計 復元信号装置,10Gbps CDR 時計復元信号装置 |
||

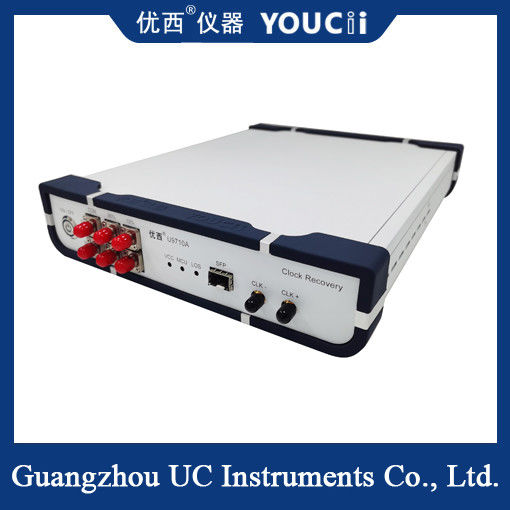

10 Gbps フルレート CDR アダプティブレート 2/4 周波数分割
U9710 CDR (クロック復元モジュール) は,クロックを起動せずにテスト環境でクロック復元信号を供給するために主に使用されます.試料採取オシロスコープを使用して,装置の光学眼図を試験するために. 典型的アプリケーションは,光学ネットワーク機器のテストまたはPONアプリケーションにおけるBOBプロダクトである. 光学装置自体には周波数分割クロック出力がないため,光学眼図の試験時にサンプル採取オシロスコップを起動するために時計信号を復元する必要があります..
全速回帰時間
10Gbps以下の速さ (例えば1.25Gbps,2.5Gbps,6.25Gbpsなど) でクロック信号復元をサポートし,一般的な通信規格 (例えば10GBASE-R,10Gファイバーチャネルなど) をカバーする.高級モデルのいくつかは25Gbps以上まで拡張できる..
低振動と高精度
復元された時計の振動は通常1ps (ピコ秒レベル) 未満で,試験結果の正確さを保証します.
| 違う |
技術指数 |
最大値 |
最低値 |
ユニット |
| 1 |
データ速度の範囲 |
11.3 | 0.155 | Gbit/s |
| 2 |
内部信号損失検出 (LOS) |
128 (過負荷) | 5 (感受性) | mV |
| 3 |
電源の電圧 (外部電源の入力電圧) |
5.5 | 4 | V |
| 4 |
動作温度 |
85 | -40歳 | °C |
| 5 |
時計上昇時間 (OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
クロックダウン時間 (OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
クロック周波数 (10.3125Gbpsの速さ,2周波数分割) |
2.578 | 2.578 | ゲルハーツ |
| 8 |
出力ジッター (10.3125Gbps) |
1 (典型値) | ps | |
10Gbps フルレートクロック復元器具は高速通信テストに使用される重要な装置です.その主な機能は高速データストリームからクロック信号を抽出することです.試験機器 (サンプル採取オシロコープなど) の安定したトリガークロックを提供する信号の質を正確に分析できる.
