商品の詳細:
|
| 全体の次元: | 235 x 85 x 320 | 場合温度: | 5~45°C |
|---|---|---|---|
| 寸法: | 1U | チャンネル: | 4 |
| カスタマイズ: | 入手可能 | 最大出力電圧: | 5V |
| 貯蔵温度: | -20°C+70°C | ||
| ハイライト: | 精度エラーメーター,高安定性エラーメーター,100G マルチレートエラーメーター |
||

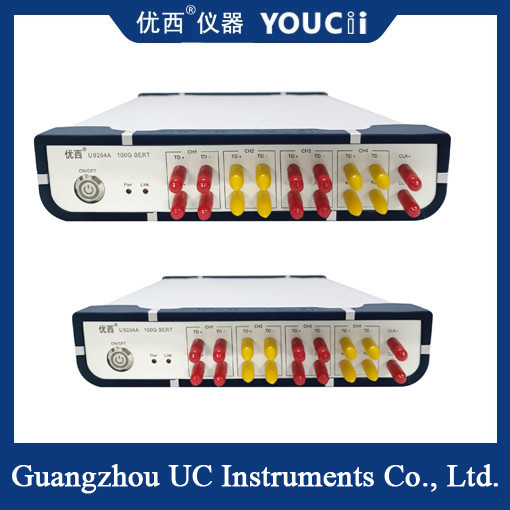

4チャネル100G多速エラーメーター 高安定性・精度
多チャンネル・多利率サポート
計器には4つの独立した試験チャンネルがあり,同時に4つの独立したエラーテストを実行できます.
10G,25G,28Gなど,さまざまな速度デバイスのテスト要件を満たすために,さまざまな速度テストをサポートします.
高精度で安定性
試験結果の正確性と信頼性を確保するために,計器は通常高精度で安定しています.
誤り検出の精度と効率を向上させるための高度なテストアルゴリズムと回路を備えている.
複数のコードタイプが利用できます.
PRBS (偽ランダムバイナリーシーケンス) や他の種類のコードテストをサポートする.
異なるテストシナリオとニーズに合わせて,ユーザー定義のコーディング機能を提供します.
統合設計
コード生成器,エラー検出器,クロックソース,その他の機能が統合されています.
タッチディスプレイと便利な操作インターフェースを装備し,試験プロセスを簡素化し,試験効率を向上させる.
強力な分析:
エラーコードの分布やエラーコードの種類など,エラーコードを分析できます.
デジタル通信システムのパフォーマンスをさらに最適化するために,目地図などのテスト結果の視覚表示を提供します.
Sパシフィケーション
| 議論 | ミニ | モデル | マックス | ユニット | コメント |
| 汎用パラメータ | |||||
| 供給電圧 | 100 | 220 | 240 | V | 交流電流,50〜60Hz |
| 電力消耗 | 20 | W | |||
| 動作温度範囲 | 0 | 55 | °C | ||
| 総寸法 | 235 x 85 x 320 | mm | |||
| コードエラー検出器 (ED) | |||||
| 入力レベル範囲 | 100 | ほら | 1200 | mVppd | ディフェリエンシャル入力,ACコップリング |
| 入力速度の範囲 | 9.953 | ほら | 28.05 | Gbit/s | |
| 接続ポート | SFP28,SFP+ | 違い フロントパネル | |||
| サポートされているコードタイプ |
PRBS 2n-1, n=7, 9, 10, 11, 15,2331歳 40ビット/Chまで,ユーザー定義 |
速度は9.953から14.025Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | 速度 25~28.05Gbps | ||||
応用シナリオ
4チャネル100Gマルチレートエラーメーターは,通信システム,光ファイバー送信,データ通信,デジタル信号処理の分野で広く使用されています.簡単に使えます:
CFP2,CFP4,QSFP28などの高速光接送機モジュールの性能と安定性を試験する.
TOSAやROSAなどの光電装置のビットエラー率を検出する.
デジタルシステムの評価:高速集積回路,印刷回路板,電子モジュール,サブシステム,およびシステム全体のパフォーマンスを評価するために使用されます.
高速バックプレンの設計:シリアルバスおよび高速バックプレンの設計で信号の整合性およびビットエラー率をテストするために使用される.
ネットワークの設置とトラブルシューティング: 光通信ネットワークの設置とトラブルシューティング中にエラーコードを特定し修正するために使用されます.
