商品の詳細:
|
| パワー範囲: | +5 | -85dBm、+25 | -65dBm | ダイナミック レンジ: | 32/30dB |
|---|---|---|---|
| 収益損失: | > 40 dB | 挿入喪失: | < 1=""> |
| 光コネクタ: | FC/PC/FC/APC | データ転送速度の範囲: | 25~32g |
| 装置タイプ: | InGaAs | ||
| ハイライト: | 光パルス試験器,OTDR 光ファイバー メンテナンス ツール,otdr 光学時間域反射計 |
||

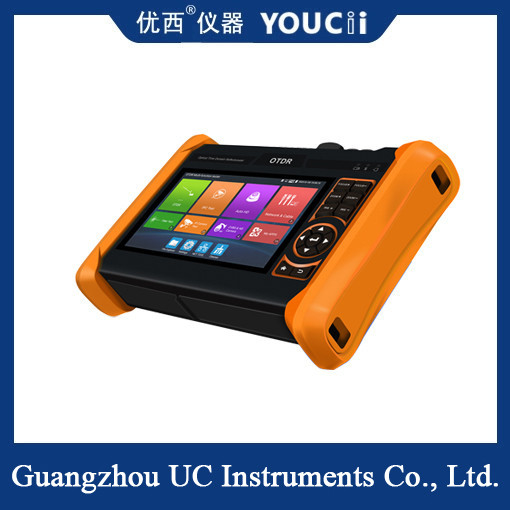

OTDR オプティカル タイム ドメイン 反射計 光ファイバー メンテナンス ツール
OTDRは,測定曲線の分析を通じて光ファイバーの均一性,欠陥,割れ,結合結合,その他の性質を理解するための機器です.光ファイバーの衰弱を測定するために使用されます光ファイバーの長さに沿って損失分布を表示する,それは建設で不可欠なツールです.光ファイバーの維持と監視.
ファイバー接続
ファイバをOTDRの上部光学インターフェースに接続.FC-PC光学コネクタを採用.
警告:OTDR を用いて光ファイバーを測定するとき,測定された光ファイバーの作業光は存在できない.そうでないと機器が損傷します.
オート OTDR テスト
オート OTDR デフォルトでは,テストを開始するには,波長,パルス幅,測定期間を選択します.
| OTDR技術仕様 | ||||||||
| 波長 (nm)選択可能 * | 1310 年 1550 年 | 1610 | ||||||
| 動的範囲 (dB)2 選択可能* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| パルス幅 (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| 試験範囲 | ≤150 Km | |||||||
| イベント・ブラインド・ゾーン (m)3 | ≤2m | |||||||
| 衰弱盲目ゾーン (m)3 | ≤10m | |||||||
| 線形性 (dB/dB) | ±0.05 dB/dB | |||||||
| 損失の限界値 (dB) | 0.05 | |||||||
| 損失解像度比 (dB) | 0.01 | |||||||
| 最小距離解像度 | 0.05 | |||||||
| 採取地点 (K) | 32〜128 | |||||||
| 距離不確実性 (m) | ±(1m + 5×10- 5× 距離 + 採取間隔) | |||||||
| 距離範囲 (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| 典型的なリアルタイムリフレッシュ期間 | 1s | |||||||
| ファイル形式 | SOR 標準形式/PDF/EXCEL | |||||||
| 測定期間 | 5秒,10秒,15秒,30秒,1分,2分,3分は選択可能 | |||||||
| 保存 | FLASH (EMMC) 8G + TF カード | |||||||
| インターフェースタイプ | SC-PC | |||||||
|
コメント: 1標準的なPCモデルコネクタを使用すると測定器の性能が保証されることを技術仕様書で説明します.光ファイバーの屈光性による不確実性を考慮せずに. 2動的範囲は最大パルス幅と平均時間の3分という条件で測定されたデータです.動的範囲は200km/20000ns/3minという条件で測定されたデータです. 3盲目ゾーンの測定条件:反射事件は5km以内で,反射強度は45dBです.最小パルス幅で測定されます. |
||||||||
注: 記号 は 機能 が 調整 できる ことを 意味 し ます!上記のデータは参照のみであり,変更については事前に通知されません.詳細な技術的な問い合わせについては,連絡してください
