商品の詳細:
|
| 簡単なモジュール: | 1310/1550 nm | SNR: | ≥25dB |
|---|---|---|---|
| スクリーンサイズ: | 5.6 | データ転送速度の範囲: | 25~32g |
| テスト間隔: | 50km | タイプ: | 手持ち機 |
| 拡大: | 224回 | ||
| ハイライト: | 建設ツール OTDR,多機能テスト機 OTDR,繊維構造ツール OTDR |
||

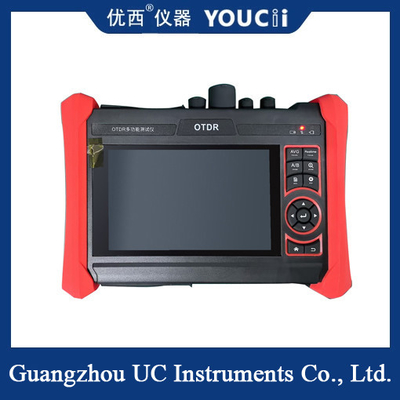

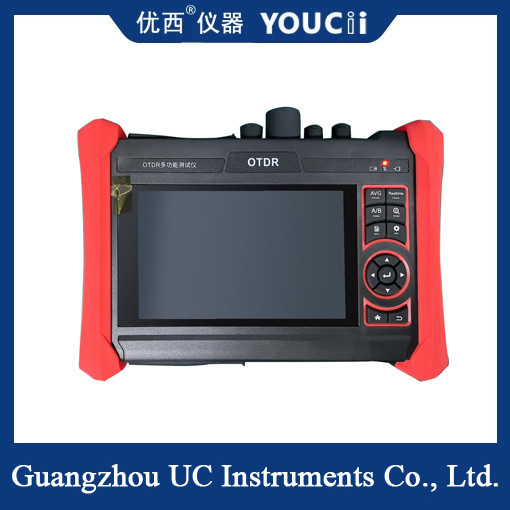

OTDR 多機能テスト オプティカルファイバー 構築ツール
OTDRは,測定曲線の分析を通じて光ファイバーの均一性,欠陥,割れ,結合結合,その他の性質を理解するための機器です.光ファイバーの衰弱を測定するために使用されます光ファイバーの長さに沿って損失分布を表示する,それは建設で不可欠なツールです.光ファイバーの維持と監視.
| OTDR技術仕様 | ||||||||
| 波長 (nm)選択可能 * | 1310 年 1550 年 | 1610 | ||||||
| 動的範囲 (dB)2 選択可能* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| パルス幅 (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| 試験範囲 | ≤150 Km | |||||||
| イベント・ブラインド・ゾーン (m)3 | ≤2m | |||||||
| 衰弱盲目ゾーン (m)3 | ≤10m | |||||||
| 線形性 (dB/dB) | ±0.05 dB/dB | |||||||
| 損失の限界値 (dB) | 0.05 | |||||||
| 損失解像度比 (dB) | 0.01 | |||||||
| 最小距離解像度 | 0.05 | |||||||
| 採取地点 (K) | 32〜128 | |||||||
| 距離不確実性 (m) | ±(1m + 5×10- 5× 距離 + 採取間隔) | |||||||
| 距離範囲 (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| 典型的なリアルタイムリフレッシュ期間 | 1s | |||||||
| ファイル形式 | SOR 標準形式/PDF/EXCEL | |||||||
| 測定期間 | 5秒,10秒,15秒,30秒,1分,2分,3分は選択可能 | |||||||
| 保存 | FLASH (EMMC) 8G + TF カード | |||||||
| インターフェースタイプ | SC-PC | |||||||
|
コメント: 1標準的なPCモデルコネクタを使用すると測定器の性能が保証されることを技術仕様書で説明します.光ファイバーの屈光性による不確実性を考慮せずに. 2動的範囲は最大パルス幅と平均時間の3分という条件で測定されたデータです.動的範囲は200km/20000ns/3minという条件で測定されたデータです. 3盲目ゾーンの測定条件:反射事件は5km以内で,反射強度は45dBです.最小パルス幅で測定されます. |
||||||||
| 仕様 | |||
| サイズと表示 | 5.4インチIPSタッチスクリーンディスプレイ,1920*1152解像度 | ||
| ネットワークポート | 10/100/1000M オートアダプター | ||
| WIFI | 2.4G WIFI,速度150M,ワイヤレスカメラ画像を表示 | ||
| H.265 メインストリームテスト | H.265 & H.264 IP,主流の経由で4Kビデオ表示 | ||
| IPカメラのテスト | 500ブランドのIPカメラテストをサポートする | ||
| IP 発見 | 全ネットワークセグメントのIPアドレスを自動スキャンします. | ||
| HD同軸カメラ試験 | TVI 5.0/CVI 4.0/AHD 4.0 カメラテスト,UTC コントロール&コール OSD メニュー* 選択可能 | ||
| CVBSカメラテスト | 1チャンネルBNC入力&1チャンネルBNCループ出力,NTSC/PAL (Auto)適応する)* 選択可能 | ||
| 拡大画像 | 4xズーム,画像拡大,スクリーンスナップショット,保存,表示,記録,再生 | ||
| RJ45ケーブルのTDR試験 | 試験ケーブルs 長さ,最大600mまでテスト | ||
| HDMI 入力 | 4K 60FPS HDMI 入力*選択可能 | ||
| VGA入力 | VGA 入力をサポートする*選択可能 | ||
| パワー出力 | 48V PoE/ 24V2A/ 12V 3A / 5V 2A出力 | ||
| UTPケーブル試験 | UTPケーブル接続状態をテストし,画面に表示します. 画面上の番号を読む. RJ45ケーブルコネクタの近端,中端,遠端欠陥点を検出し,シールドケーブルもテストできます. | ||
| データモニター | 制御装置からコマンドデータをキャプチャし,分析します. | ||
| ネットワークテスト | 追跡ルート,リンクモニター,DHCPサーバー,ポートフラッシング,ピングテスト | ||
| デジタルケーブルトレーサ | BNCケーブル,ネットワークケーブル,電話ケーブルを チェックして | ||
| 電子鏡 | 電圧範囲 | AC12-1000V | |
| 頻度 | 50/60Hz | ||
| 警報タイプ | 音と光のダブルアラーム | ||
| レベル | CAT.III 1000V / CAT.IV 600V;CE | ||
| PoE電圧試験 | 測定 POEスイッチまたは PSE電源電圧とケーブル接続状態 | ||
| 視覚障害検出器 | 波長650nmの10mWの視覚障害検出器,多モードおよび単モードファイバーの屈曲と破裂をテストするための赤色レーザー源を発射,テスト範囲8KM | ||
| 光学電源計 | 波長:1625光学電源試験およびファイバーリンク損失の相対測定のために,測定範囲は,−70+10 dBm | ||
| パワー | |||
| 外部電源 | DC 12V (((2A) | ||
| バッテリー | 内蔵 7.4V 5200mA リチウムイオン電池 | ||
| 再充電可能 | 充電後2.5時間,通常の作業時間は11時間 | ||
| パラメータ | |||
| 操作設定 | OSDメニューで,希望言語を選択してください: 英語,ポルトガル語,韓国語,ロシア語,イタリア語,フランス語,ポーランド語,スペイン語,日本語,トルコ語,ドイツ語,セルビア語,チェコ語,ベトナム語など | ||
| オートオフ | 5-30 (分) | ||
| 労働環境 | |||
| 作業温度 | -10°C〜+50°C | ||
| 作業湿度 | 30%~90% | ||
| 寸法/重量 | 264mm x 182mm x 43mm / 1kg 試料の種類について | ||
