商品の詳細:
|
カリブレーションされた波長: | 850nm,980nm,1300nm,1310nm,1490nm,1550nm,1625nm | 製品: | 光学力メートル |
---|---|---|---|
測定範囲: | -65dBmから+10dBm | 通信インターフェイス: | USB+Trig,RS232,LAN |
貯蔵温度: | -20°Cから70°C | 保証: | 1年 |
チャンネル数: | 4 | ||
ハイライト: | 4チャネル光学電源計,PC制御の光電源計,内蔵プロブ・オプティカル・パワーメーター |

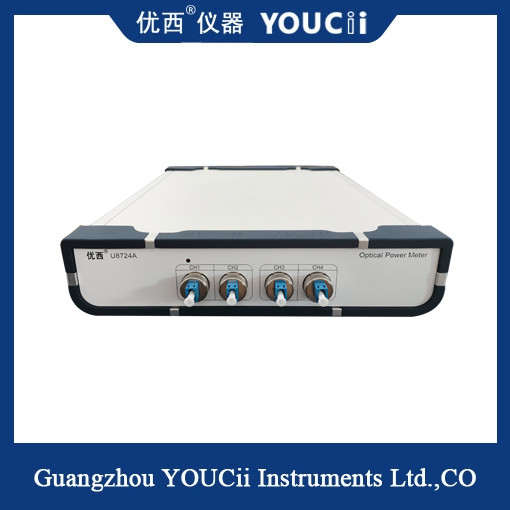

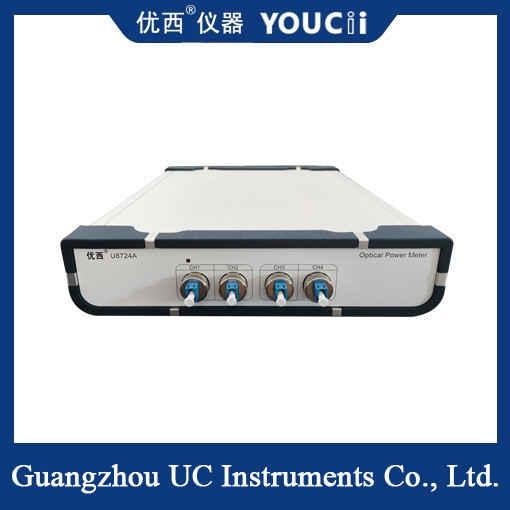

4チャンネルPC制御LCアダプター内蔵プローブ付き光パワーメーター
4チャンネル光パワーメーターは、主に光検出器、増幅器、フィルター、アナログ-デジタルコンバーター、およびマイクロプロセッサーで構成されています。測定プロセスでは、光信号は光検出器によって受信され、電気信号に変換されます。これは増幅器とフィルターによって処理され、次にアナログ-デジタルコンバーターによってデジタル信号に変換され、最終的にマイクロプロセッサーによって処理および表示されます。このプロセスにより、測定精度と安定性が確保されます。
特性と利点
高感度:4チャンネル光パワーメーターは非常に高い感度を持ち、非常に弱い初期信号レベルを検出してリアルタイム追跡を行い、信号レベルを向上させることができます。
高精度:最適化された高性能アナログ電子機器とノイズ抑制技術により、4チャンネル光パワーメーターは、全電力範囲にわたって超低で安定したゼロ信号レベルとピーク精度を提供します。
マルチチャンネル測定:4チャンネル光パワーメーターは、4つのチャンネルの光信号を同時に測定できるため、測定効率が大幅に向上します。
広いダイナミックレンジ:深いダイナミックレンジを持ち、さまざまな強度の光信号測定のニーズに対応できます。
S仕様
モデル番号 | U8724A | U8724H | U8724C |
センサー素子 | InGaAs | ||
波長範囲 | 850~1700 nm | ||
校正波長 | 850/980/1310/1490/1550/1610 nm |
1510~1625 nm 連続校正 |
|
電力範囲 | +10~-65dBm | +25~-55dBm | +5~-75dBm |
サンプリング期間 | 100us (10KHz) | 10 us (100KHz) | |
アプリケーションファイバータイプ | 標準SMおよびMM、最大62.5 umコアサイズ | ||
不確かさ(精度) | ±4% (1200 nm~1610 nm) | ||
相対不確かさ(精度) | <0.02 dB(標準) | ||
直線性(電力) | ≤ ±0.06 dB (1200 nm~1610 nm、0~-60dBm) | ||
リターンロス | >40 dB | ||
通信インターフェース | RS232、USB、PCによる制御 | ||
動作温度 | 0~+40℃ | ||
保管温度 | -30~+80℃ | ||
再校正期間 | 2年 | ||
寸法 | 幅235 mm、高さ55 mm、奥行き320 mm | ||
重量 | 3.0 kg |
応用分野
光通信:4チャンネル光パワーメーターは、光ファイバー通信の各ノードの信号強度を測定し、光信号の送受信を調整するために、光通信分野で使用されます。同時に、光ファイバーコネクタ、光ファイバー減衰などのテストにも使用できます。
光ファイバーセンシング:光ファイバーセンシング分野では、4チャンネル光パワーメーターを使用して、光ファイバーの曲げ度と曲げ方向を測定し、測定対象の温度変化を反映させることができます。さらに、圧力センサーやひずみセンサーにも幅広い用途があります。
生命科学:生命科学分野では、4チャンネル光パワーメーターを細胞および分子の測定に使用できます。たとえば、タンパク質測定では、4チャンネル光パワーメーターを使用してサンプルの吸光度を測定し、それによってサンプル中のタンパク質の濃度を計算できます。
