商品の詳細:
|
| ファイバーモデル: | SMF/MMF | コネクタ: | FC またはあなたの要求に応じて |
|---|---|---|---|
| PDのサイズ: | φ2/5/12 mm | 操作温度: | 0~ +40 ℃ |
| 供給電圧: | 100~240V | センサーの要素: | InGaAs |
| 製品: | 光学力メートル | ||
| ハイライト: | 70dBm 外部光学電源計の探査機,PD 外部光学電源計探査機 |
||

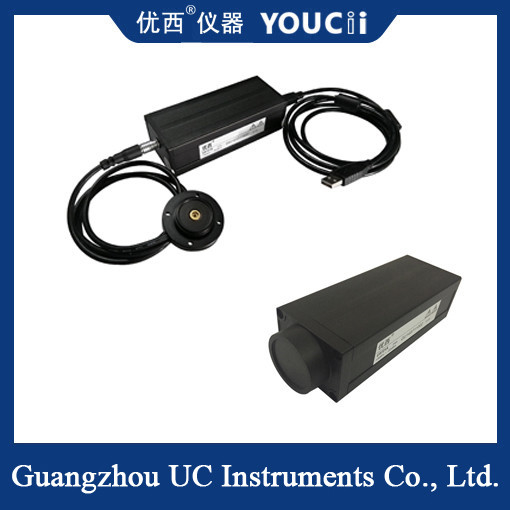

USB 急速スキャン PD 外部光学電源計 探査機 +5~-70dBm
機能的特徴
USB インターフェイス接続:
リアルタイムデータ送信と読み取りを実現するために,USBインターフェイスを通じてコンピュータに接続されます.
プラグ&プレイ機能をサポートし,接続と使用プロセスを簡素化します
スキャン機能:
高速サンプル採取能力により,多重光学電源測定が短時間で完了できます.
リアルタイムモニタリングと迅速な応答を必要とする光学電源測定シナリオに適しています.
PD 外部設計:
光二极管 (PD) は外部の光探知器で,探査機が異なる測定環境とニーズに適応するためにより柔軟であることができる.
外部設計は,光電極を損傷から保護し,探査機の寿命を延長します
高精度測定:
探査機は高性能光電変換装置を採用し,高精度の光電量測定を実現する.
測定範囲と波長を幅広くカバーし,異なる光学電力測定ニーズを満たす.
| モデル | U8721A | U8721B | U8721C | U8721D | U8721H |
| センサー要素 | インガア | ||||
| 波長範囲 | 850 ~ 1700 nm | ||||
| カリブレーション波長 | 850 / 980 / 1310 / 1510~1640nm 連続校正 | ||||
| パワー範囲 (dBm) | +5 ~ -65 | +5 ~ -70 | + 5 ~ -80 | +25 ~ -60 | |
|
電力サンプル採取期間 (比率) |
100 us ((10KHz) | 10 us ((100KHz) | |||
| アプリケーション ファイバータイプ | 標準SMとMM | ||||
| 光学入力インターフェース | 裸の繊維関節またはFCを支える/LC/SC アダプタ | ||||
|
絶対値 基準条件での不確実性 (精度) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
関連性 基準条件での不確実性 (精度) |
< 0.02 dB 典型的な値 | ||||
| 線形性 (パワー) | ≤±0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 返済損失 | > 40 dB | ||||
| 通信インターフェイス | USB | +Trig | +Trig +BNC | +Trig | |
| カリブレーション期間 | 2年 | ||||
| 操作温度 | 0 ~ +40°C | ||||
| 貯蔵温度 | -30 ~ +80°C | ||||
| サイズ | 52mm H,60mm W,150mm D | ||||
| 体重 | 1.0kg | ||||
USB高速スキャンPD外部光学電源メーター探査機は,以下の分野で広く使用されています.
光ファイバー通信:光ファイバー通信システムの光電力を測定し,信号伝送品質を監視するために使用されます.通信システムの安定した運用を保証する.
光学試験: 光学実験室で,レーザー,光学増幅器,光学減衰器など,光学装置の性能を測定するために使用される.光学研究開発のためのデータサポートを提供する.
オプティカルネットワークモニタリング: オプティカルネットワークにおける光電力の変化をリアルタイムにモニタリングし,潜在的なネットワーク障害を間に合って発見し,解決するために使用されます.ネットワークの安定した運用を保証する.
科学研究: 光学,光電子などの研究において,光学電力の変化と特性を測定・分析するために用いられる.関連分野における科学進歩と技術革新を促進する.
