商品の詳細:
|
| ディスプレイタイプ: | LCD | サンプリング周期: | 100us （10KHz） |
|---|---|---|---|
| 電力要求事項: | 100 | 240V AC電圧 | コネクタ: | FC またはあなたの要求に応じて |
| 通信インターフェイス: | USB、RS-232 | 材料: | メタル |
| Recalibrationの期間: | 2 年 | ||
| ハイライト: | ディスプレイ 探査機 オプティカル パワー メーター,4チャネル光学電源計,外部光学電源計 |
||

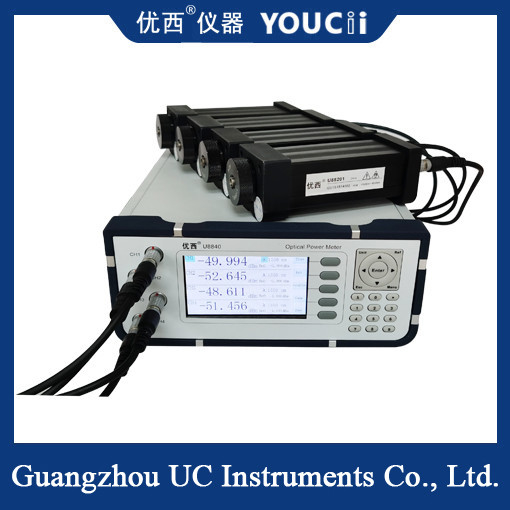

4チャネル光学電源メーター
4チャネル探査器の外部光学電源メーターは,通常光検出器,増幅器,フィルター,アナログからデジタル変換器,マイクロプロセッサで構成されています.光学信号は光検出器に受信され,電気信号に変換される.増幅器とフィルタで処理され,アナログからデジタル変換器でデジタル信号に変換され,最後にマイクロプロセッサで処理され表示されます.
4チャネル探査機の外側の光電源メーターの動作原理は光電効果に基づいています.光学信号は光検出器に受信され,電気信号に変換される.4つのチャネルがあるので,この電路は,電源の電源の値が,4つの異なる光路の光信号の電力を同時に測定できる.
| モデル | U88201 | U88202 | U88203 | U88204 |
| 検出器のタイプ | シングルチャネル InGaAs | |||
| 動作波長範囲 | 850 ~ 1700 nm | |||
| パワー測定範囲 | +5-80dBm | +15- そうだ70dBm | +25- そうだ60dBm | +10- そうだ55dBm |
| 電力サンプル採取期間 | ≥0.01ms | |||
| 適用ファイバータイプ | 標準単モードと多モード繊維,繊維コア直径最大62.5um | |||
| 絶対的な正確さ | ±4% (1200 nm ~ 1610 nm) | |||
| 相対的精度 | < 0.02 dB 典型的な値 | |||
| 電力線性 | ≤+/- 002dB (1200 nm ~ 1610 nm, + 0 ~ -60 dBm) | |||
| 収益損失 | > 40 dB | |||
| カリブレーションサイクル | 2 年数 | |||
| オプティカル入力インターフェース | 光ファイバーを固定したり,FC/PCコネクタを挿入したりする | 試験スペースの受信 | ||
| 通信インターフェース | 7コアケーブル | |||
| 動作温度 | 0~+40°C | |||
| 保存温度 | -30歳~+80°C | |||
| 総寸法 | 155mmLさん60mmW,52mm H | |||
| 体重 | 0.5体重 | |||
概要すると,4チャネル探査器の外部光学電源メーターは高精度測定,迅速な応答,多チャネル設計などの特徴があります光通信の幅広い用途があります光ファイバーセンサーと生命科学
