商品の詳細:
|
| 関係の港: | オプティカルポート | チャンネル数: | 12 |
|---|---|---|---|
| タイプ: | エラー・コードのテスター | 貯蔵温度: | -20°C+70°C |
| インターフェース: | USB、LAN、GPIB | 場合温度: | 5~45°C |
| モデル: | U9210F | ||
| ハイライト: | 12チャネル光学エラーメーター,15G 光学エラーメーター,622M~15.0G オプティカルエラーメーター |
||

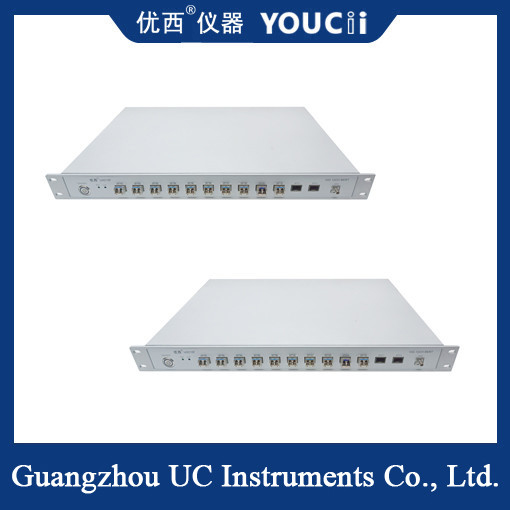

15G 12チャネルフルレート オプティカルエラーメーター 622M~15.0G BERT
機能概要
高速:現代の高速光通信システムの試験要件を満たすために,最大15Gbpsのデータレートはサポートされています.
マルチチャネル: 12 つの光学ポートチャネルにより,すべてのチャネルが入力と出力を同期し,並行エラー検出,テスト効率を改善することができます.
フルレートテスト: 現在の従来のアクティブモジュールに適した複数の従来のレートポイントをカバーする低速から高速のフルレートエラーテストをサポートする.
高精度:低ジッタークロック出力と高精度のエラー検出機能により,試験結果の正確性を保証します.
12つの電源チャンネル (これは電源ポートの例であり,光学ポートの特徴は類似していることに注意してください):すべてのチャネルがインプットとアウトプットを同期し,独立したエラー検出を可能にします..
継続的および周期的なビットエラー検出:包括的なビットエラー検出を提供します.
異なるテストニーズを満たすために,PRBS7,PRBS23,PRBS31など,さまざまなコードタイプをサポートします.
低ジッタークロック出力: 試験信号の安定性を確保する.
仕様
| 違う 違う | 議論 | ミニ | モデル | マックス | ユニット |
| 1 | データ率 | 0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbit/s |
| 2 | チャンネル数 | 12 (12チャネルポート) | |||
| 3 | コードパターン | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 昇降時間 (20%から80%) | 18 | 23 | ps | |
| 5 | パターンの逆転 | 送信と受信端で信号逆転をサポート | |||
| 6 | シグナル出力幅 (単端) | 200 | 800 | 1000 | mV |
| 7 | データ出力ジッター (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | データ入力/出力インターフェース | 差点,ACコップリング,50オームインピーデンス,SMA | |||
| 9 | 時計出力 | 100 | 156.25 | 156.25 | メガHz |
| 10 | データ信号入力感度 (単端) | 0.1 | Vpp | ||
| 11 | データ出力目地図の交差点 | 50 | 52 | 54 | % |
| 12 | 動作温度 | 10 | 25 | 50 | °C |
使用注意事項
接続と設定:エラーメーターを使用するときは,光通信装置を試験に正しく接続する必要があります.適切なパラメータは試験要件に従って設定する必要があります.信号速さ,コードタイプなど
監視と分析:エラーメーターを起動した後,エラーコードの数と種類を注意深く監視し,解析機能を通じてエラーコードの原因を見つけます.
調整と最適化: 分析結果に基づいて必要な調整と最適化を行います.例えば光学モジュールを交換し,光ファイバー接続を最適化します.
繰り返し試験: 調整の効果を検証するために,試験結果の信頼性を確保するために,繰り返し試験を何度か行うことができる.
