商品の詳細:
|
| インターフェース: | USB | 昇降時間 ((20%~80%): | 14~35pS |
|---|---|---|---|
| 信号の出力広さ（片端接地）: | 200〜1000mV | 入力感受性をデータ信号（片端接地）: | 50mVpp |
| 材料: | メタル | チャンネル数: | 8 |
| 動作温度: | 10~50℃ | ||
| ハイライト: | 高速PAM4エラーメーター,オプティカルトランシーバーモジュール PAM4 エラーメーター,400G PAM4 エラーメーター |
||

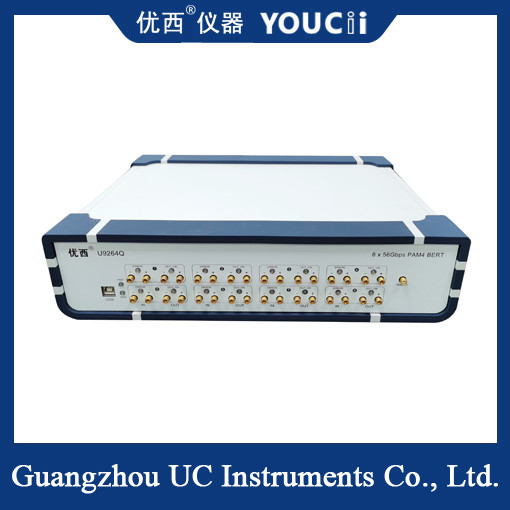

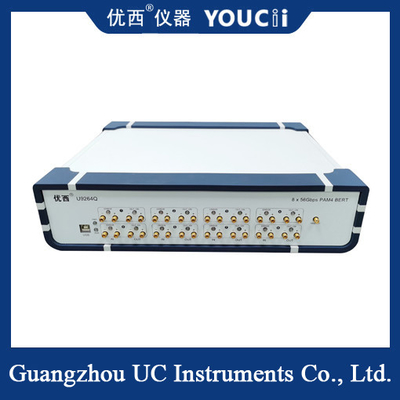

400G PAM4 エラーメーター 高速光受信機モジュール機器
400G PAM4 エラー アナライザーは,400G 速度で PAM4 (四レベルパルス振幅調節) 信号をテストするために設計された高性能エラー アナライザです.NRZ (非帰帰ゼロコード) とPAM4コードを周辺機器なしで切り替える高速光学トランシーバーモジュールの自動生産と試験のための効果的な保証を提供します.
主要な特徴
高速および高性能: 400G PAM4 エラーメーターは,現在および将来の高速通信システムのテスト要件を満たすことができる400Gまでの送信率をサポートします.同時に,その高性能のエラー分析能力は,試験の正確性と信頼性を保証することができます.
マルチチャネル並行テスト: 400G PAM4 エラー検出器 (BERTWaveE856F など) のいくつかは,単一のチャネルで 28.9GBd まで 8 つのチャネルを並行してサポートし,テスト効率を大幅に向上させます.
柔軟なコードタイプ選択: 400G PAM4 エラーテストは,PRBS (偽ランダムバイナリーシーケンス) シリーズコードタイプ,ユーザー定義コードタイプなど,さまざまなNRZおよびPAM4コードタイプをサポートします.,異なる試験シナリオのニーズを満たすため
調節可能な出力信号:出力信号の振幅は調節可能で,極度は自由に反転させられる.テストの柔軟性や便利性を高める.
FECサポート: 400G PAM4 エラー検出器 (BERTWaveE856Fなど) のいくつかは,試験の正確性と信頼性をさらに向上させるKP4-RS (544, 514) FEC (前向きエラー修正) をサポートする.
技術パラメータ
| 違う 違う | 議論 | ミニ | モデル | マックス | ユニット |
| 1 | シグナルコードモード | NRZ/PAM4 | |||
| 2 | データ率 | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbit/s |
| 3 | コードパターン | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,ユーザーPRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | 昇降時間 ((20%~80%) | 14 | 35 | pS | |
| 5 | パターンの逆転 | 受信端の信号は自動的に逆転します | |||
| 6 | シグナル出力幅 (単端) | 200 | 800 | 1000 | mV |
| 7 | 25G データ出力ジッター (RMS) | 500 | 700 | fs | |
| 8 | データ入力/出力インターフェース | 差点,ACカップリング,50オムのインピーデンス,女性2.92mmSMA | |||
| 9 | 時計出力 | 0.2 | 6.64 | 13.28 | ゲルハーツ |
| 10 | データ信号入力感度 (単端) | 50 | mVpp | ||
| 11 | データ出力目地図交差点 NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 目の高さ (目の高さごとに) | 80 | 110 | 200 | mV |
| 13 | PAMの目地図の線形性 | 0.95 | 0.98 | 1 | |
| 14 | 動作温度 | 10 | 25 | 50 | °C |
400G PAM4 エラーメーターは,光学トランシーバーモジュール (QSFP-DD/OSFP/QSFP28/CFPx/CXPなど) の開発および生産,特に並列400G製品の試験に広く使用されています.さらに, 光学装置/サブシステムの開発と生産,受信品質検査,システム機器のサプライヤーの生産にも使用できます.システム機器の設置とトラブルシューティングケーブル組の性能検証
