商品の詳細:
|
| 信号の出力広さ: | 200mV | 材料: | メタル |
|---|---|---|---|
| 信号の符号化モード: | NRZ/PAM4 | サイズ: | 17.3 x 8.7 x 5.3インチ |
| 接続性: | USB、LAN、GPIB | データレート: | 6.144、10.3125、20、25、25.78125、26.5625、28.05 |
| 時計出力: | 6.64 | ||
| ハイライト: | オプティカルトランシーバーモジュール PM4 BERT,400G PM4 BERT,高速PM4 BERT |
||

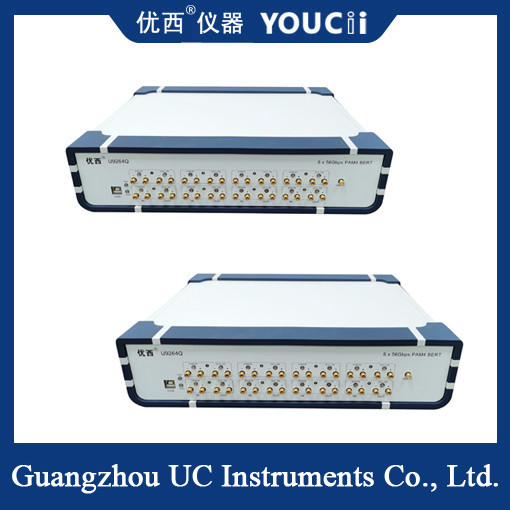

400G PM4 BERT 高速光受信機モジュール試験装置
製品特性
コードタイプ切り替え:
通常のエラー検出器は 単一のコードパターンしか生成できません400G PAM4 エラー検出器は,外接部品なしで NRZ (非返還ゼロコード) と PAM4 (四レベルパルス振幅調節) のコードパターンを切り替える.
PAM4信号は4レベルのパルス振幅調節であり,従来のデジタル信号よりも多くのビット論理情報を表示することができ,高速光通信システムに適しています.
高速試験能力:
24.33GBaud から 30GBaud まで PAM4 速度 を サポート し,400G 高速 オプティカル トランシーバー モジュール の テスト 要求 に 応える.
また,テストの包括性と正確性を確保するために,グレイコーディングとFEC (前向きエラー修正) などの高度な機能をサポートします.
汎用性
内部および外部トリガー,出力振幅調整,PAM4伝送信号レベル比例調整,その他の機能高速光学トランシーバーモジュールの自動生産テストは,効果的な保証を提供します..
ビットエラーレートは内部ビットエラーカウントで読み取れるか,受信されたデータはビットエラーレートの決定のためにエラーアナリストのエラー検出モジュールに回路化することができる.
標準化試験:
IEEE 802.3bs 400G,OIF-CEI-56G/28Gおよび他の国際規格の試験要件を満たし,試験結果の互換性と信頼性を確保する.
技術パラメータ
| 違う 違う | 議論 | ミニ | モデル | マックス | ユニット |
| 1 | シグナルコードモード | NRZ/PAM4 | |||
| 2 | データ率 | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbit/s |
| 3 | コードパターン | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,ユーザーPRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | 昇降時間 ((20%~80%) | 14 | 35 | pS | |
| 5 | パターンの逆転 | 受信端の信号は自動的に逆転します | |||
| 6 | シグナル出力幅 (単端) | 200 | 800 | 1000 | mV |
| 7 | 25G データ出力ジッター (RMS) | 500 | 700 | fs | |
| 8 | データ入力/出力インターフェース | 差点,ACカップリング,50オムのインピーデンス,女性2.92mmSMA | |||
| 9 | 時計出力 | 0.2 | 6.64 | 13.28 | ゲルハーツ |
| 10 | データ信号入力感度 (単端) | 50 | mVpp | ||
| 11 | データ出力目地図交差点 NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 目の高さ (目の高さごとに) | 80 | 110 | 200 | mV |
| 13 | PAMの目地図の線形性 | 0.95 | 0.98 | 1 | |
| 14 | 動作温度 | 10 | 25 | 50 | °C |
応用シナリオ
光電子部品試験: 200Gおよび400G高速光接送機モジュールおよび光電子部品試験に適しています.
研究室と科学研究高速光通信技術の性能と信頼性を研究し検証するために,光通信研究所や科学研究機関で使用される..
オプティカルモジュールメーカー:国内オプティカルモジュールメーカーでは,オプティカルモジュールの稼働時に手動操作に頼っています.
しかし,手動の稼働は非効率で費用がかかる.したがって,一部の製造者は,自動的な光学モジュールの稼働,校正,測定,試験の実現のための自動化テストソフトウェアの開発を検討している.輸出報告.
400G PAM4 エラーメーターは,プログラム可能な機器標準コマンド (SCPI) 指示通信でこの要件を満たしています.
