商品の詳細:
|
| 時計: | 100〜156.25 MHz | 信号の符号化モード: | NRZ/PAM4 |
|---|---|---|---|
| 貯蔵温度: | -20°C+70°C | 関係の港: | SFP28、SFP+ |
| 保証: | 1 年 | コード タイプ: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
| 入力感受性をデータ信号（片端接地）: | 50 | ||
| ハイライト: | 400G PAM4 高性能エラー テスト,400G PAM4 エラー テスト,NRZ/PAM4 エラー テスト |
||

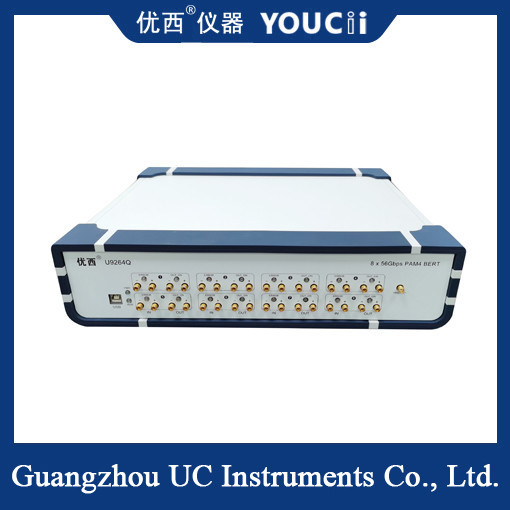

400G PAM4 高性能エラーテスター 信号コーディングモード:NRZ/PAM4
400G PAM4ビットエラーテストは,400G高速光接送機モジュールのテストのための高性能ビットエラーテストです.
性能特性:
1NRZとPAM4の信号を自由に切り替える.
2, 8チャネル同期出力 6.144G,10G,40G,100G,200Gおよび400G製品をテストするために使用されます.エラーテストは独立または8方向同期テストすることができます.
3継続的なエラー検出とタイミングエラーモニタリングをサポートし,KP4/KR4ハードウェア FEC機能をサポートします.
4NRZの支援率は: 6.14410 について312525歳7812526歳562528.05 Gpbs でした
5, PAM 支援率: 14062526歳562528.9Gb/s
6, NRZサポートコードタイプ: PRBS7, 9, 10, 11, 15, 23, PRBS31,ユーザー定義.
7, PAM4サポートコードタイプ: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B,ユーザー定義.
8標準 4 周波数分数のクロック周波数で, 1/4 1/8, 1/16, 1/32, 1, 64, 1 / 128 点よりも周波数をサポートします.
9通信モード:USBからHID.ドライブする必要はありません.PC上部コンピュータソフトウェアを通じてデバイスと通信し,ビットエラーメーターを設定し,ビットエラーレートをテストします.
技術パラメータ
| 違う 違う | 議論 | ミニ | モデル | マックス | ユニット |
| 1 | シグナルコードモード | NRZ/PAM4 | |||
| 2 | データ率 | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbit/s |
| 3 | コードパターン | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,ユーザーPRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | 昇降時間 ((20%~80%) | 14 | 35 | pS | |
| 5 | パターンの逆転 | 受信端の信号は自動的に逆転します | |||
| 6 | シグナル出力幅 (単端) | 200 | 800 | 1000 | mV |
| 7 | 25G データ出力ジッター (RMS) | 500 | 700 | fs | |
| 8 | データ入力/出力インターフェース | 差点,ACカップリング,50オムのインピーデンス,女性2.92mmSMA | |||
| 9 | 時計出力 | 0.2 | 6.64 | 13.28 | ゲルハーツ |
| 10 | データ信号入力感度 (単端) | 50 | mVpp | ||
| 11 | データ出力目地図交差点 NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 目の高さ (目の高さごとに) | 80 | 110 | 200 | mV |
| 13 | PAMの目地図の線形性 | 0.95 | 0.98 | 1 | |
| 14 | 動作温度 | 10 | 25 | 50 | °C |
エラーメーター 電動眼地図測定
