商品の詳細:
|
| 材料: | メタル | 繰り返し可能性: | < 0.1dB |
|---|---|---|---|
| 口径測定の波長: | 1270 / 1286/1290/1295/1300/1305/1310/1330/1510/1530/1550/1570のnm | 口径測定周期: | 2年 |
| インターフェース: | RS232,RS485,またはUSB | 体重: | 3.0 kg |
| 動作温度: | 85~40°C | ||
| ハイライト: | 8つのチャネルの光学的に制御の光学減衰器,光学的に制御の光学減衰器 |
||

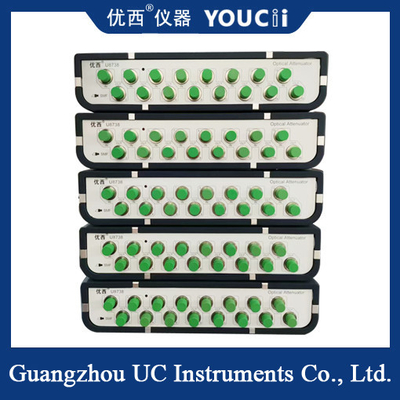

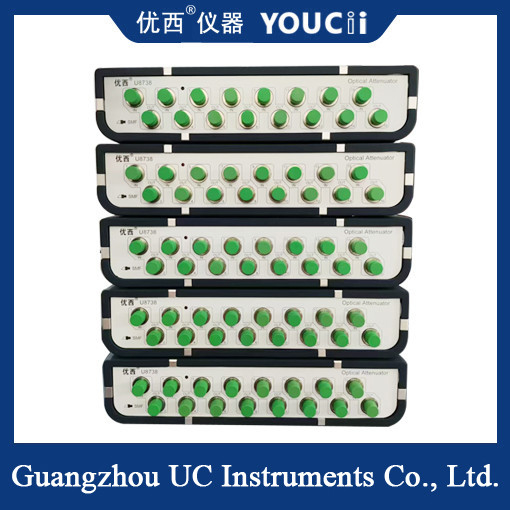

8チャネル オプティカル制御 オプティカルアテンチュエータ カリブレーション 波長 オプション
8チャネル光学制御光学減衰器は,光学試験および通信システムで使用される重要な装置であり,光学信号の強度を正確に制御および調整することができます.
基本概念
8チャネル光学減衰器は,その名前からわかるように 8つの独立したチャネルを持つ光学減衰器を指します.各チャネルが独立して光信号の減衰量を制御できますこの装置は,複数の光信号を並行処理する必要があるシナリオで通常使用されます.オプティカルトランシーバーモジュールの多チャンネルエラー測定とオプティカルトランシーバーモジュールの感度測定など.
作業原理
8チャネル光学減光器の動作原理には,主に光吸収,光分散,光反射,変位技術,変位減光が含まれています.これらのメカニズムは,異なる物理的プロセスによって光信号の強度を低下させます具体的には,光学減光器内の光学材料は,入射光の一部を吸収,散布,または反射する.ファイバーが接している方法を変更することによって結合損失を増加させる (例えば脱位または移動)光信号を弱める目的を達成するために
仕様
| モデル # | U8734 | U8738 |
| 減速器の範囲 | 0~40 dB | |
| カリブレーション波長 |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm |
|
| 挿入損失 | ≤1.5 dB | |
| 繊維の種類 | 9/125 um シングルモード | |
| コネクタタイプ | FC/UPCコネクタ | |
| 減衰精度 |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB パワー制御で) |
|
| 繰り返し可能性 | ≤ ±0.02 dB | |
| モニターPMの平均時間 | 1~1000ms | |
| 決済 の 時間 | 100ms | |
| 衰弱移行速度 | 0.1 ~ 50 dB/s | |
| 返済損失 | > 45 dB | |
| 最大安全入力電源 | +20dBm | |
| 通信インターフェイス | RS232,USB,RJ45 パソコンによる制御 | |
| 再校正期間 | 2年 | |
| 操作温度 | 0 〜 +40°C | |
| 貯蔵温度 | -30°C+80°C | |
| パワー | 100~240V | |
| サイズ | 235mm W,55mm H,320mm D | |
| 体重 | 3.0kg | |
8チャネルの光学制御光学減光器は,以下を含む多くの分野において幅広い用途を有するが,これらに限定されない.
光通信システム:光ファイバーリンクの減衰制御に使用され,光経路における光信号の伝送品質と性能を保証する.
光学測定: 光学顕微鏡,スペクトロメーターの校正等において,光強度の反射または光へのサンプル伝達を制御するために用いられる.
光学研究: 光学実験では,異なる強さの光信号をシミュレートし,光と物質の相互作用を研究するために使用されます.
使用と保守
8チャネル光学制御光学減光器を使用する場合,次の事項を注意しなければならない.
正確な接続: 光学減光器と他の光学部品 (光学繊維,コップラーなど) の接続が安定して信頼性があることを確認し,光学損失を減らす.
ベースラインを設定: 初期光衰弱度を決定するために,使用前にベースラインを設定します.
リアルタイムモニタリング: 光電源メーターなどの計測装置を使用して,光信号強度の変化をリアルタイムでモニタリングし,それに応じて調整する.
定期校正: 減衰の精度が確実に保たれるように,定期校正は校正サイクルに従って行われます.
