商品の詳細:
|
| PDのサイズ: | φ1 mm | 保存温度: | -20°Cから60°C |
|---|---|---|---|
| インターフェース: | RS232 | 減衰器の範囲: | 0~35 dB （40dBタイプ） |
| Recalibrationの期間: | 2年 | 波長に目盛りを付けなさい: | 850nm | 1700nm |
| 最高の入力パワー: | +5 dBm | ||
| ハイライト: | シャシ内蔵光電源計,独立した光学電源計,小型モジュール光電源計 |
||

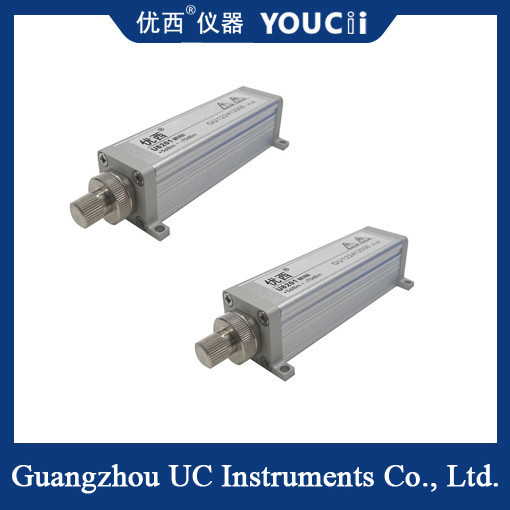

オプティカルパワーメーター 小さなモジュールは,組み込みシャシーで独立して使用できます
単チャンネル光学電源計モジュールは,受信した光信号を光電効果によって電信号に変換する.そして光信号の電力を測定して表示します光ファイバー通信,光電子,光学測定などで,光源の電力を正確に測定し,監視するために主に使用されています.
作業原理
単チャンネル光学電源メーターモジュールの動作原理は,光電気効果と電気信号の検出と処理に基づいています.光敏感な要素 (光ダイオードなど) に光が当たると光敏感な元素に電流または電圧を作り出す.この弱い電気信号は放大される.フィルタリングアナログからデジタルへの変換その他の処理段階そして最後にデジタル信号に変換され,計器のディスプレイ画面に表示されるか,コンピュータインターフェースを通じてユーザーに提示される.
主要な特徴
高精度測定: 単チャンネル光学電源メーターモジュールは,通常低電源条件でも正確な測定結果を確保するために高精度電源測定機能を備えています.
幅広い波長範囲:異なるレーザーの動作波長に対応するため,単チャンネル光電源計モジュールは幅広い波長範囲をカバーする必要があります.
迅速な応答:一部のアプリケーションは,急速に変化する光電力を測定する必要があるため,単チャンネル光電源計モジュールは,迅速な応答特性を持つ必要があります.
環境に適応性: 光学電源メーターは,実験室,工業生産ラインなど,様々な環境でしばしば使用されます.単チャンネル光学電源メーターモジュールは 環境に適応性が良い必要があります.
仕様
| モデル | U8201MINI |
| センサー要素 | インガア |
| 波長範囲 | 850 ~ 1700 nm |
| カリブレーション波長 | 850/980/1310/1490/1550/1610 nm |
| パワー範囲 (dBm) | +7 ~ -70 dBm |
| 電力サンプル採取期間 (比率) | 1 ms ((1KHz) |
| アプリケーション ファイバータイプ | 標準のSMとMMは,最大62.5umのコアサイズ |
| 光学入力インターフェース | FC/PC または FC/APC |
| 基準条件での絶対不確実性 (精度) | ± 4% (1200 nm ~ 1610 nm) |
| 基準条件での相対不確実性 (精度) | < 0.02 dB 典型的な |
| 線形性 (パワー) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| 返済損失 | > 40 dB |
| 通信インターフェース | RS232 |
| カリブレーション期間 | 2年 |
| 操作温度 | 0 ~ +40°C |
| 貯蔵温度 | -30 ~ +80°C |
| サイズ | 37mm W,25mm H,115mm D |
| 体重 | 0.2kg |
応用シナリオ
単チャンネル光学電源計モジュールは,以下のシナリオで広く使用されています.
光ファイバー通信システムの試験と保守
光電子機器の開発と製造における電力の測定
光学実験と研究における電源モニタリング
