商品の詳細:
|
| 減少の範囲: | ≥ 40 dB | 電圧タイプ: | 3.0Vまたは5.0V |
|---|---|---|---|
| 稼働電圧: | 12V | 動作温度: | 0〜50°C |
| 寸法: | (L) 45×(W) 41×(H) 9.7 ±0.2mm | コネクタタイプ: | カスタマイズ |
| スイッチ時間: | ≤ 10ms （隣接した順次切換え） | ||
| ハイライト: | 高速光学スイッチ,1*8 オプティカルスイッチ,1310/1550nm オプティカルスイッチ |
||

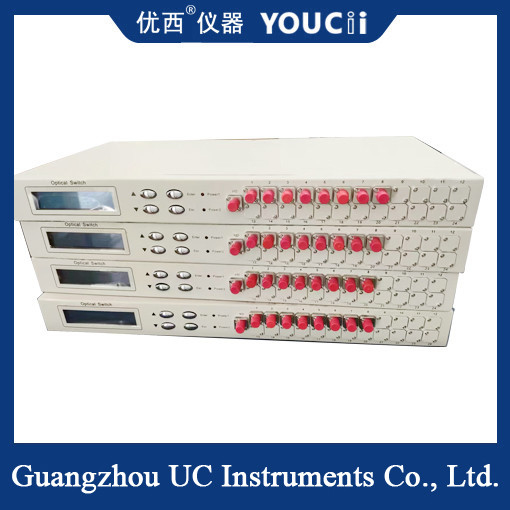

1*8 多チャンネル高速光学スイッチ 1310/1550nm 広く使用
8チャネルオプティカルスイッチは,その名前の通り,8つの独立したチャネルを持つ光学スイッチ装置です.異なるアプリケーションシナリオのニーズを満たすために,これらのチャネル間で柔軟に切り替えることができる光信号.
主なタイプ
異なる実装原理と技術手段により,8チャネル光学スイッチは,以下を含む様々なタイプに分けられるが,以下に限らない.
メカニカル・オプティカルスイッチ:機械構造の動き (マイクロミラー,回転腕など) により) オプティカル信号のスイッチを達成するために光路の方向を変更するこのタイプの光学スイッチは,通常高い安定性と信頼性を持っていますが,スイッチ速度は比較的遅いです.
MEMS オプティカルスイッチ (微小電気機械システム オプティカルスイッチ): 光信号のスイッチングを達成するために,微小な機械構造を製造するためにマイクロ電子技術の使用.MEMS 光学スイッチは,機械的な光学スイッチの安定性と電子機器の高速性を組み合わせますサイズが小さく重量も軽く,消費電力が低く,切り替え速度は速いという利点があります.
電光スイッチ:電光効果 (パッカー効果など) によって材料の屈折率を変更し,その後光信号の伝播経路を制御する.電気光学スイッチは通常,より高速なスイッチ速度とより広い帯域幅を有するしかし,より高い駆動電圧が必要になる可能性があります.
仕様
| タイプ番号 | U8418 |
| 動作波長 | 1260 〜 1650nm |
| 試験波長 | 1310nm / 1550nm |
| 挿入損失 | ≤1.2 dB |
| 繰り返し性 | ≤±0.05 dB |
| 収益損失 | ≥50dB |
| 横断音声 | ≥55dB |
| 波長に依存する損失 | ≤0.25 |
| 偏振依存損失 | ≤0.02 |
| 切り替える時間 | ≤ 10ms ((隣接する連続切換) |
| 繊維の種類 | SM (9/125um) |
| コネクタフォーム | FC/PC |
| 監視港 | RJ45,RS-232 |
| 稼働電源 | AC: 85 264 50/60Hz |
| 動作温度 | -5 〜 + 60°C |
| 保存温度 | -40 °C+80 °C |
| シャーシタイプ | 19インチ標準1Uラック ((483×220×44mm) |
応用シナリオ
8チャネル光学スイッチは,光学通信,光学センサー,光学テスト,その他の分野で広く使用されています.例えば:
オプティカル通信ネットワーク:波長分割マルチプレックス (WDM) システムでは,光信号のルーティング,保護,復元のために8チャネル光学スイッチを使用できます.
オプティカル・センシング・システム:分散型光ファイバー・センシング・システムでは,8チャネル・オプティカル・スイッチを使用して,複数のポイントで同時測定を行うことができる.センサーシステムの効率と精度を向上させる.
光学試験装置:光学装置およびシステムの試験中に,8チャネル光学スイッチは,異なる光学経路条件をシミュレートして,光学装置やシステムのパフォーマンスを評価し最適化するために使用できます..
