商品の詳細:
|
| センサーの要素: | InGaAs | 操作の波長範囲: | カスタマイズ可能 |
|---|---|---|---|
| パワー範囲: | + 5 | -70 dBm | リターン・ロスの範囲: | 0~60 dB |
| 相対的な正確さ–挿入損失: | < 0=""> | パワー: | 100 | 240ボルトAC |
| 体重: | 3.5KG | ||
| ハイライト: | 選択可能な二波波長挿入損失装置,双波長挿入損失装置 |
||

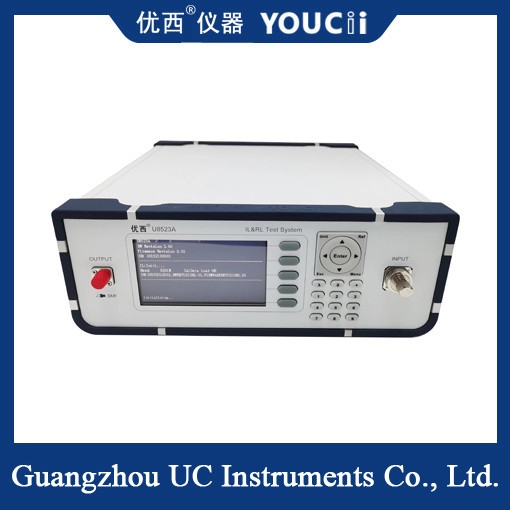

二重波長挿入損失装置の作業波長はオプションです.
二重波長挿入損失分析器は,特殊に,受動装置 (コネクタ,カップラーなど) の挿入損失 (IL) と帰帰損失 (RL) を測定するために使用される機器の一種である.) オプティカルファイバー通信システム.
概要
双波長挿入損失試験器とは,2つの異なる波長 (通常は1310nmと1550nm) で挿入損失と帰帰損失を測定できる高精度試験装置である.開発において重要な役割を担っています.光ファイバー通信システムの製造と保守
2つ目は,作業原理
ブリッジ原理にノイズ源のペアを挿入することで,二波波長プラグバック損失計は,負荷と無負荷の条件下で試験回路を測定することができます.計器は試験信号の特定の周波数と電力を出力します.試験信号の発生力と反射力を測定し,測定装置の挿入損失値と帰帰損失値を特定の波長で計算する.
特徴
双波長測定: 1310nm と 1550nm で 2 つの異なる波長で測定することができ,異なる波長でテストのニーズを満たします.
高精度: 先進的なテスト技術とアルゴリズムを使用して,高精度挿入損失と返回損失測定を達成できます.
操作が簡単:直感的なユーザーインターフェースと簡単な操作流程により,ユーザーはテストを完了するためにプロンプトに従うだけです.
データ記録と分析: 試験データを自動的に記録し,データ分析機能を提供して,試験対象デバイスのパフォーマンスをよりよく理解できるようにします.
仕様
| モデル # | U8523 |
| センサー要素 | インガア |
| オペレーション波長範囲 | 1310 / 1550 nm |
| パワー範囲 | + 5 ~ -70 dBm |
| リターン損失範囲 | 0~60 dB |
| アプリケーション ファイバータイプ | 標準SM |
| 相対的正確性 返済損失 | ± 0.4 dB |
| 絶対電力の精度 | ± 0.2 dB |
| 比較的正確性 挿入損失 | < 0.02 dB 典型的な |
| インターフェース | RS232 |
| パワー | 100~240V AC |
| 操作温度 | 0 〜 +40°C |
| 貯蔵温度 | -30°C+80°C |
| 再校正期間 | 2年 |
| サイズ | 245mm W×105mm H×320mm D |
| 体重 | 3.5kg |
使用方法
試験準備: 装置が正しく接続され,予熱されていることを確認します. 測定線挿入の損傷値が適正で,端面が清潔かどうかを確認します.
ゼロに戻る損失: 標識線の開始端を光源の出力インターフェースに接続し,標識線の反対端を巻き棒で包む.リターン損失チャネルの光電力の値を指定範囲内で調整する戻り損失ウィンドウが -00- を表示するまで 0 キーを押します.
回帰損失校正: 傷跡の標識線を緩め,標識線の端を光電源計のインターフェースに挿入し,校正のためにrefキーを押します.
回帰損失の測定:標準ジャンパーを試験対象装置に接続し,試験対象装置の反対端を4回から5回回転させ,計器で表示される値は,装置の対応波長の帰帰損失値です..
