商品の詳細:
|
| 寸法: | 245のmm W、105のmm H、320のmm D | 材料: | メタル |
|---|---|---|---|
| チャンネル数: | 8 | パワー範囲: | +10 | -65dBm |
| 波長範囲: | 850 | 1700 nm | 口径測定の波長: | 850/980/1310/1490/1550/1610 nm |
| 適用繊維のタイプ: | 標準的なSMおよびMMの62.5までumコア サイズ | ||
| ハイライト: | 高性能光学電源計,安価 な 光学 電力 計,多チャンネル光学電源計 |
||

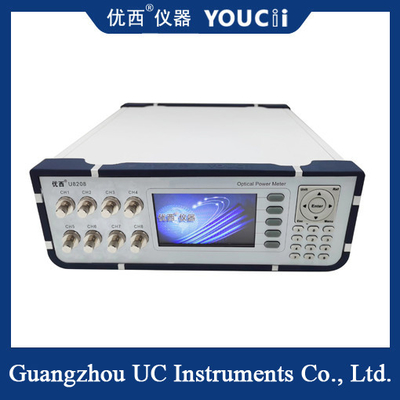

ディスプレイ付きの多チャンネル光電源計は,手頃で高性能です
多チャンネル光電源計 (multi-channel optical power meter) は,複数の光源の電力を測定するために使用される装置である.以下は,多チャンネル光電源計の詳細な説明である.
方法:
多チャンネル光学電源計は,光学センサーを通して入力光学信号を電気信号に変換する.
電気信号は光電変換機によってデジタル信号に変換されます.
データ収集・処理装置は,各チャネルの電源値を入手するために信号を収集し処理する.
タイプ:
マトリックス多チャンネル光電源計: 通常は自動スキャン機能があり,複数の光源の電源値を迅速にスキャンすることができます.
線形多チャンネル光電源計: 通常は試験速度が高く,感度が高くなります.
特徴:
試験効率を向上させるために,複数の光源の電力を同時に測定することができる.
いくつかのモデル (ベンチトップのマルチチャネル光学電源計など) は,高速サンプリング技術,例えば500usまでのサンプリング速度,高速データ収集,光電力の変化をリアルタイムで反映する.
高精度,大きな動力範囲,自動ゼロ化,自動レンジなどの特徴があります
USB仮想シリアルポート通信インターフェイスを通じてPCと通信し,テストデータをリアルタイムで送信できます.
いくつかのモデルは,修正値"設定"を保存する機能を提供し,自動的に現在の設定を保存します.
テクニカル仕様
| モデル # | U8201 | U8202 | U8204 | U820X についてH |
| チャンネル数 | 1 | 2 | 4 | X について |
| パワー範囲 | +10 ~ -65dBm | +25 ~ -50dBm | ||
| 波長範囲 | 850 ~ 1700 nm | |||
| カリブレーション波長 | 850/980/1310/1490/1550/1610 nm | |||
| アプリケーション ファイバータイプ | 標準のSMとMMは,最大62.5umのコアサイズ | |||
|
絶対値 基準条件での不確実性 (精度) |
± 4% (1200 nm ~ 1610 nm) | |||
|
関連性 基準条件での不確実性 (精度) |
< 0.02 dB 典型的な | |||
| 線形性 (パワー) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm,0 ~ -50dBm) | |||
| 返済損失 | > 40 dB | |||
| 操作温度 | 0°C+40°C | |||
| 貯蔵温度 | -30 °C+80 °C | |||
| 再校正期間 | 2年 | |||
| サイズ | 245mm W, 105mm H, 320mm D | |||
| 体重 | 2.0kg | |||
応用シナリオ:
これは,光ファイバー通信や光電子試験などの複数の光源の電力を同時に測定する必要があるシナリオに適しています.
