商品の詳細:
|
| 波長範囲（単一モード）: | 1250~1650 nm | 光学入力範囲: | -15~+5 dBm |
|---|---|---|---|
| CMLの時計の差動出力広さ: | 200~800 mVpp | 動作温度: | 10~70 °C |
| ハイライト: | NRZクロック復元モジュール,PAM4 時計復元モジュール,32Gbaudクロック復元モジュール |
||

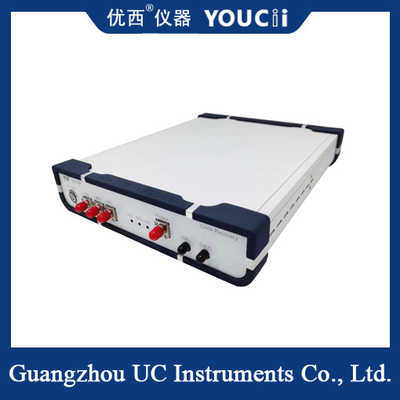

32Gbaud PAM4 CDR サポート NRZ と PAM4 信号クロック復元モジュール
製品概要
時計復元装置は,入力データ (または時計) の信号を受け取り,相鎖ループ (PLL) の回路を使用してロックし,復元時計を出力することができます.復元された時計は,オシロスコップまたはBERTの時間参照として使用することができます試料採取オシロスコープが光学眼のパターンと波形をテストするとき,測定信号と同じ起源を持つクロスオーバークロックが起動する必要があります.CDR (クロック回復) モジュールは,主にサンプリングオシロスコップテスト光学眼地図に使用されます,しかしトリガークロックテスト環境は提供していない.典型的なアプリケーションは光学ネットワーク機器のテストである.測定装置自体には周波数分割時計出力がないため試料採取オシロスコップを起動するために時計信号を回復する必要があります.
U9720B CDRとFC光学インターフェースアダプタ,従来のSFP28/56,SR,LR,BIDIおよび他の光学信号アクセスモジュールに適しており,NRZおよびPAM4信号をサポートする光信号を電気信号に受信するためのFC光学インターフェースCDRは,シグナルクロックと出力を抽出します.クロック信号は主にオシロスコップのトリガー信号として使用されます.
CDR の主要パラメータ:
1) 時計復元範囲: 25~32 Gbps ((GBaud);
2) NRZとPAM4の両方の信号をサポートする.
3) 波長範囲: 単調モード 1250~1650 nm をサポートする.
4) 光学入力範囲: +5 ~ -15dBm
5) 時計出力周波数分割比: 2/8/32/40
6) 出力電気クロック振幅:ACカップル/200~800mVpp
7) スペクトル比率 (ユーザによって選択可能): 10% (CDR) -90% (出力)
8) シングルモード光信号のクロック復元をサポートする.
(9) オプティカルインターフェースタイプ:FC/PC オプティカルインターフェース
電気インターフェースタイプ: 40GHz 2.92mm 女性
仕様
| 違う | テクニカルインデックス | マックス | ミニ | ユニット |
| 1 | データ速度の範囲 | 32 | 25 | Gbps/Gbaud |
| 2 | 波長範囲 (単一モード) | 1650 | 1250 | nm |
| 3 | オプティカル入力範囲 | +5 | -15歳 | dBm |
| 4 | 時計復元出力周波数分割比 | 2 / 8 / 32 / 40 | ||
| 5 | 出力電気時計の振幅 | 500 (典型的な値) | mVpp | |
| 6 | CMLクロック差出力幅 | 800 | 200 | mVpp |
| 7 | 時計の出力はランダムに振動します. | 800 | 300 | fs |
| 8 | クロック周波数 (例として28.1Gbps) | 14.05 | 0.70 | ゲルハーツ |
| 9 | 内部信号損失検出 (LOS) | 128 (過負荷) | 5 (感受性) | mV |
| 10 | 電源の電圧 (外部電源入力電圧) | 5.5 | 4 | V |
| 11 | 動作温度 | 70 | 10 | °C |
| 12 | アダプティブ・モジュールタイプ (NRZとPAM4信号に対応) | SFP28/56,SR,LR,BIDI | ||
