商品の詳細:
|
| Number of channels: | 5 (4 electrical ports, 1 optical port, PG and ED support) | Signal differential output amplitude: | 200~1000 mV |
|---|---|---|---|
| Data signal input sensitivity: | 50m mVpp | USB HID response time: | 10 ms |
| ハイライト: | パネルキー操作率エラーメーター,10G標準スピードの間違いのメートル |
||

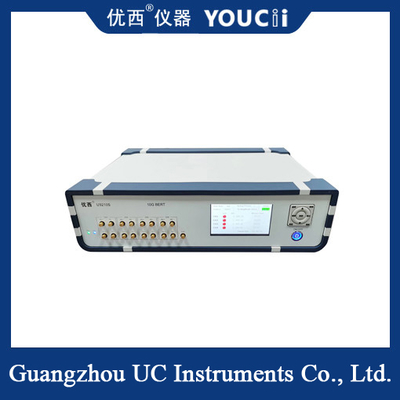

4チャンネルディスプレイ10Gフルレートエラーメータは、パネルキー操作をサポートしています。
U9210S 4チャンネル10Gフルレートエラーメータは、いくつかの注目すべき機能を備えた強力なテストデバイスです。
まず、4チャンネル並列PGとED、およびシングルエンドクロック出力をサポートしており、マルチチャンネル並列テストのニーズに対応し、テスト効率を向上させることができます。
次に、U9210Sは0.6144から15.0Gbpsまでの37のレートポイントをサポートしており、さまざまなテストシナリオのニーズに対応するために幅広いレートをカバーできます。
さらに、PRBS7、PRBS9、PRBS15、PRBS23、PRBS31などのさまざまなコードタイプをサポートしており、ユーザーに多くの選択肢と柔軟性を提供します。
エラー検出に関しては、U9210Sは連続エラー検出と時間指定エラーモニタリングをサポートしており、信号伝送の問題を正確に見つけ、テストの精度を向上させるのに役立ちます。
S仕様
| No. | 引数 | 最小 | モデル | 最大 | 単位 |
| 1 | データレート | 0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.5,15など | 15.0 | Gbps |
| 2 | チャンネル数 | 5（4つの電気ポート、1つの光ポート、PGおよびEDサポート） | |||
| 3 | コードパターン | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | |||
| 4 | 立ち上がり時間と立ち下がり時間（20％から80％） | 18 | 23 | ps | |
| 5 | パターン反転 | 送信端と受信端での信号反転をサポート | |||
| 6 | 信号差動出力振幅 | 200 | 600 | 1000 | mV |
| 7 | データ出力ジッタ（RMS） | 1.5（10.3125G） | ps | ||
| 8 | データ入出力インターフェース | 差動、AC結合、50オームインピーダンス、SMA | |||
| 9 | クロック出力 | 100 | 156.25 | 156.25 | MHz |
| 10 | データ信号入力感度 | 50 | mVpp | ||
| 11 | データ出力アイクロスポイント | 49 | 50 | 54 | % |
| 12 | USB HID応答時間 | 10 | ms | ||
| 13 | 動作温度 | 10 | 25 | 50 | °C |
| 14 | 動作電圧（AC） | 180 | 220 | 250 | V |
