商品の詳細:
|
| データレート: | 0.622~15 Gbps | パターン逆転: | 送信と受信端で信号逆転をサポート |
|---|---|---|---|
| 入力感受性をデータ信号: | 50m mVpp | データ出力のジッター（RMS）: | 1.5 ((10.3125G) ps |
| ハイライト: | 4チャネルエラーメーターを表示する,10G 4チャネルエラーメーター,ディスプレイ 4 チャネル エラー メーター |
||

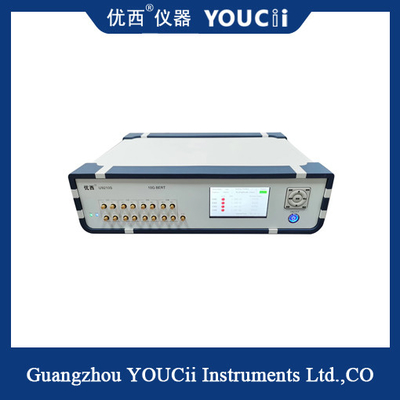

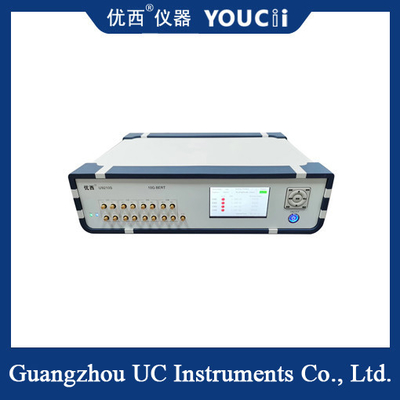

4チャンネルディスプレイ付き 10G フルレートエラーメーター 平行 PG と ED
U9210Sは4チャネルとディスプレイを持つ10Gフルレートエラーメーターである.このデバイスの主要な特徴には以下が含まれます:
4チャネル並行PGとED,単端クロック出力,複数のチャネルのデータを同時に処理し,作業効率を大幅に向上させる.
PGとEDのサポートレートは0.6144から15.0Gbps,合計37のレートポイントで,異なるデータ転送ニーズに適応できるようにします.
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31を含む複数のコードタイプをサポートすることで,デバイスの柔軟性と適応性が向上します.
継続的なビットエラー検出と定期的なビットエラーモニタリングがサポートされています.問題を及時に発見し解決し,データ送信の正確性と安定性を確保する.
ディスプレイスクリーンで,パネルボタンの操作をサポートし,ユーザーがデバイスの状態を直感的に確認して操作することができます.
通信モードは,USB HID (ドライブフリー) またはUSB-COMをサポートし,デバイスとのユーザー接続とデータ送信を容易にする.
Sパシフィケーション
| 違う 違う | 議論 | ミニ | モデル | マックス | ユニット |
| 1 | データ率 | 0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.515 など | 15.0 | Gbit/s |
| 2 | チャンネル数 | 5 (電池ポート4個,光学ポート1個,PGとEDのサポート) | |||
| 3 | コードパターン | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 昇降時間 (20%から80%) | 18 | 23 | ps | |
| 5 | パターンの逆転 | 送信と受信端で信号逆転をサポート | |||
| 6 | シグナル差出力幅 | 200 | 600 | 1000 | mV |
| 7 | データ出力ジッター (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | データ入力/出力インターフェース | 差点,ACコップリング,50オームインピーデンス,SMA | |||
| 9 | 時計出力 | 100 | 156.25 | 156.25 | メガHz |
| 10 | データ信号入力感度 | 50 | mVpp | ||
| 11 | データ出力目の交差点 | 49 | 50 | 54 | % |
| 12 | USB HID 応答時間 | 10 | ms | ||
| 13 | 動作温度 | 10 | 25 | 50 | °C |
| 14 | 動作電圧 (AC) | 180 | 220 | 250 | V |
