商品の詳細:
|
| Data rate(Gbps): | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5 、9.953、10.00、10.3125、10.52、10.709、11.09、11.32、11.7、14.025、15 | Rise and fall time (20% to 80%): | 18 |
|---|---|---|---|
| Data input/output interface: | Differential, AC coupling, 50 ohm impedance, SMA | Clock output(MHz): | 100~156.25 |
| Operating temperature(°C): | 10~50 | Data signal input sensitivity (Vpp): | 0.1 |
| ハイライト: | 連続検出エラー検出器,連続検出 フルレートエラー検出器 |
||

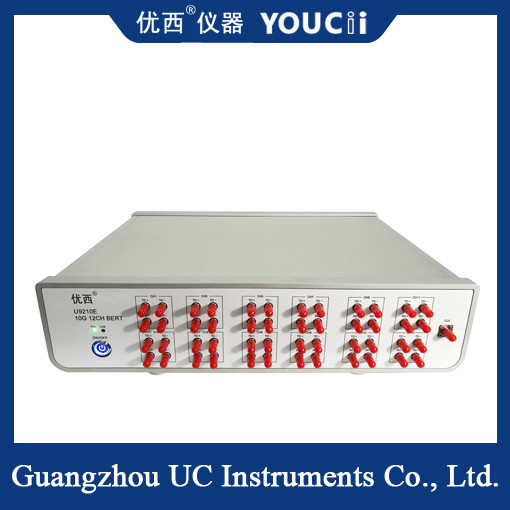

フルレートエラー検出器は、連続エラー検出をサポートしています
性能特性
12個の電気チャンネル、すべてのチャンネルが同期入力と出力を持ち、エラーコードテストは独立して実行できます。
連続エラー検出とタイミングエラー検出をサポート。
622Mから最大15Gbpsまでのフルレートをサポート；
サポートするコードタイプ：PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
1つのチャンネルの低ジッタクロック出力。
通信モード：USB HID。
12チャンネルのフルレートエラーメーターは複数のチャンネルを持ち、複数のデータストリームのエラーを同時に検出できます。このようなデバイスは通常、低速および高速データ伝送を含む複数のデータ伝送速度をサポートしています。さらに、ニーズに応じて検出時間と検出間隔を設定できる連続エラー検出およびタイミングエラー監視機能も備えています。
S仕様
| No. | 引数 | 最小 | モデル | 最大 | 単位 |
| 1 | データレート | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps |
| 2 | コードパターン | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | 立ち上がり時間と立ち下がり時間（20％から80％） | 18 | 23 | ps | |
| 4 | パターン反転 | 受信端での信号反転をサポート | |||
| 5 | 信号出力振幅（シングルエンド） | 200 | 800 | 1000 | mV |
| 6 | データ出力ジッタ（RMS） | 1.5（10.3125G） | ps | ||
| 7 | データ入出力インターフェース | 差動、AC結合、50オームインピーダンス、SMA | |||
| 8 | クロック出力 | 100 | 156.25 | 156.25 | MHz |
| 9 | データ信号入力感度（シングルエンド） | 0.1 | Vpp | ||
| 10 | データ出力アイマップ交差 | 50 | 52 | 54 | % |
| 11 | 動作温度 | 10 | 25 | 50 | °C |
