商品の詳細:
|
| Data rate range: | 25~29 Gbps/Gbaud | Wavelength range: | 800~1650 nm |
|---|---|---|---|
| Output electrical clock amplitude: | 500 mVpp | The clock output jitter randomly: | 300~800 fs |
| Power supply voltage: | 4~5.5V | Operating temperature: | 10~70 ℃ |
| ハイライト: | SFP28/56 時計復元モジュール,PAM4 時計復元モジュール |
||

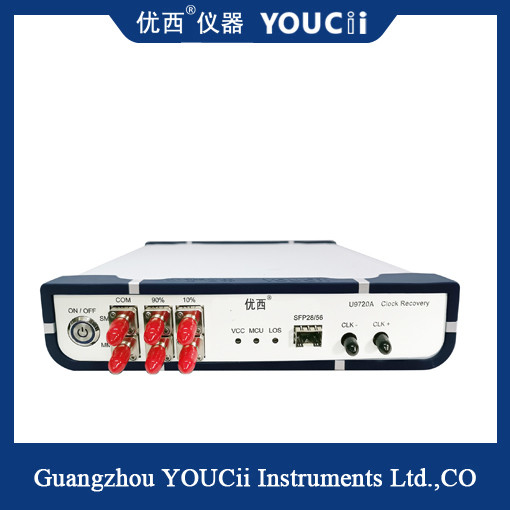

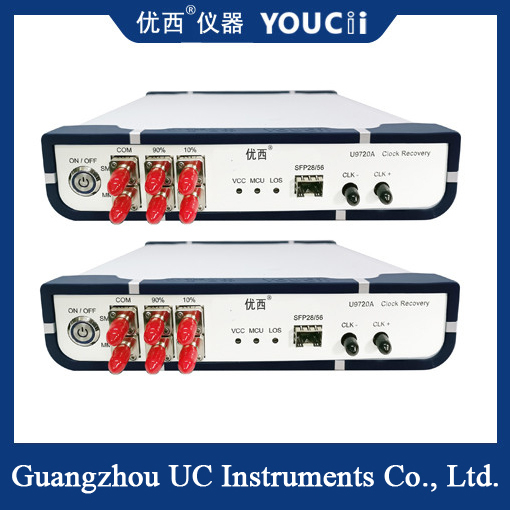

32Gbaud PAM4 SFP28/56光ポート付きクロックリカバリモジュール
U9720A CDR（クロックリカバリモジュール）は、主にクロックトリガーなしのテスト環境でクロックリカバリ信号を提供するために使用され、サンプリングオシロスコープを使用してデバイスの光アイダイアグラムをテストできるようにします。一般的な用途は、光ネットワーク機器またはPONアプリケーションのBOB製品のテストです。測光デバイス自体には分周クロック出力がないため、光アイダイアグラムをテストする際に、サンプリングオシロスコープをトリガーするためにクロック信号を回復する必要があります。
U9720A CDRはSFP28/56光ポートを備えており、SFP28/56にカプセル化された従来のSFP28/56、SR、LR、BIDIなどの光モジュールに適しています。NRZおよびPAM4信号をサポートしています。光モジュールの受信側で光信号を電気信号に変換し、電気信号のクロックを抽出して出力するだけで済みます。クロック信号は、主にオシロスコープのトリガー信号に使用されます。
32Gクロックリカバリ機器は、入力信号からクロック信号を抽出し、回復するために使用される、高速デジタル通信システム用のテスト機器の一種です。高速デジタル通信では、データの正確な伝送のために、クロック信号の安定性と精度が不可欠です。信号は伝送プロセスでノイズ、歪み、その他の要因の影響を受ける可能性があり、その結果、クロック信号の品質が低下するため、クロックリカバリ機器を使用して高品質のクロック信号を抽出して回復する必要があります。
S仕様
| 技術指標 | 最大 | 最小 | 単位 | |
| データレート範囲 | 29 | 25 | Gbps/Gbaud | |
| 波長範囲（シングルモード/マルチモードはモジュールによって決定） | 1650 | 800 | nm | |
| 光入力範囲（モジュール感度によって決定） | +3 | -12 | dBm | |
| クロックリカバリ出力分周比 | 2 / 4 / 8 / 16 / 64 / 256 | |||
| 出力電気クロック振幅 | 500（代表値） | mVpp | ||
| CMLクロック差動出力振幅 | 800 | 200 | mVpp | |
| クロック出力ジッタランダム | 800 | 300 | fs | |
| クロック周波数（28.1Gbpsを例として） | 14.05 | 0.11 | GHz | |
| 内部信号損失検出（LOS） | 128（過負荷） | 5（感度） | mV | |
| 電源電圧（外部電源入力電圧） | 5.5 | 4 | V | |
| 動作温度 | 70 | 10 | ℃ | |
| 適応モジュールタイプ（NRZおよびPAM4信号をサポート） | SFP28/56、SR、LR、BIDI | |||
