商品の詳細:
|
| チャンネル数: | 5 ((4 電源ポート,1 オプティカルポート,PGとEDに対応) | コードパターン: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| 昇降時間 (20%から80%): | 18~23 ps | データ入出力インターフェイス: | 差点,ACコップリング,50オムのインピーデンス,SMA |
| データ出力目の交差点: | 49~54% | 動作温度: | 10~50% |
| ハイライト: | 単端クロック出力率エラーメーター,単端速率エラーメーター,10G 速度のエラーメーター |
||

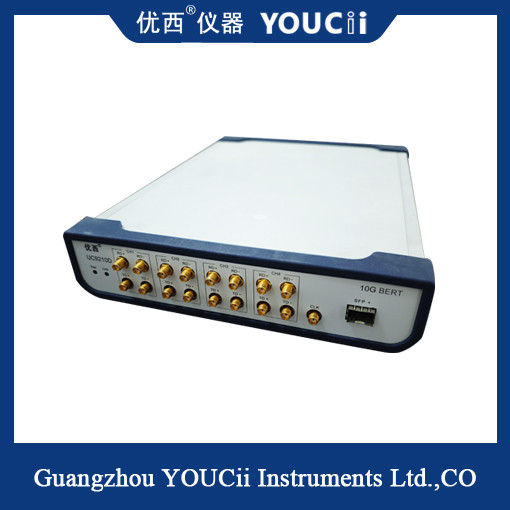

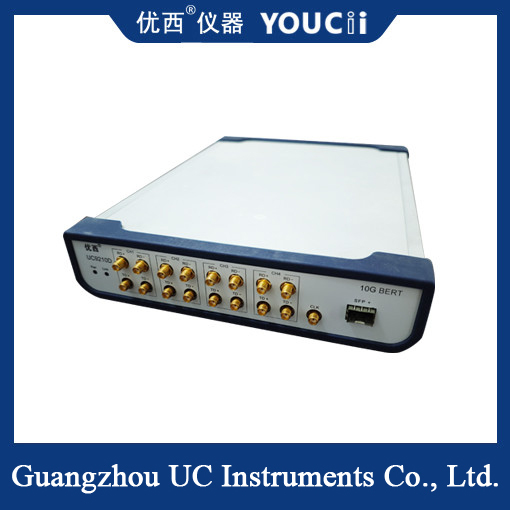

単端クロック出力 10G フルレートエラーメーター
フルレートエラーメーターの概要:
フルレートエラーメーターは,デジタル通信システムにおけるビットエラーレートを測定するために使用される機器である.異なる速度のデータストリームを生成し,受信端のエラーコードの数を検出することができます通信システムの性能を評価する.
フルレートエラーメーターは,通常,ビットエラーテスト,フレームエラーテスト,ビットエラーレートテストを含むさまざまなテストモードを有します.ビットエラーレート,ビットエラー分布とビットエラータイプ 通信システムのパフォーマンスをユーザーに包括的に評価するのに役立ちます.
さらに,フルレートエラーメーターは,モデム,デジタル信号プロセッサ,光ファイバー通信機器などの通信機器の性能をテストするためにも使用できます.異なる通信環境と伝送速度をシミュレーションすることで設備の性能のボトルネックや潜在的な問題を検出し,機器の最適化と改善に強力なサポートを提供します.
基本性能特性:
1単端クロック出力
21つのSFP光学ポートチャンネル
3支援率は0.622から11.7Gbpsです.
4サポートされているコードタイプ:PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31
Sパシフィケーション
| 違う 違う | 議論 | ミニ | モデル | マックス | ユニット |
| 1 | データ率 | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | Gbit/s |
| 2 | チャンネル数 | 5 ((4 電源ポート,1 オプティカルポート,PGとEDに対応) | |||
| 3 | コードパターン | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 昇降時間 (20%から80%) | 18 | 23 | ps | |
| 5 | パターンの逆転 | 送信と受信端で信号逆転をサポート | |||
| 6 | シグナル差出力幅 | 200 | 600 | 1000 | mV |
| 7 | データ出力ジッター (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | データ入力/出力インターフェース | 差点,ACコップリング,50オムのインピーデンス,SMA | |||
| 9 | 時計出力 | 100 | 156.25 | 156.25 | メガHz |
| 10 | データ信号入力感度 | 50 | mVpp | ||
| 11 | データ出力目の交差点 | 49 | 50 | 54 | % |
| 12 | USB HID 応答時間 | 10 | ms | ||
| 13 | 動作温度 | 10 | 25 | 50 | °C |
| 14 | 動作電圧 (AC) | 180 | 220 | 250 | V |
