商品の詳細:
|
| Data rate: | 0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7 | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Pattern reversal: | Supports signal inversion at the transmitting and receiving ends | Clock output: | 156.25 MHz |
| Data signal input sensitivity: | 50m Vpp | Signal differential output amplitude: | 200~1000 mV |
| ハイライト: | 10 Gbit/S ビットエラーメーター,4チャネルビットエラーメーター |
||

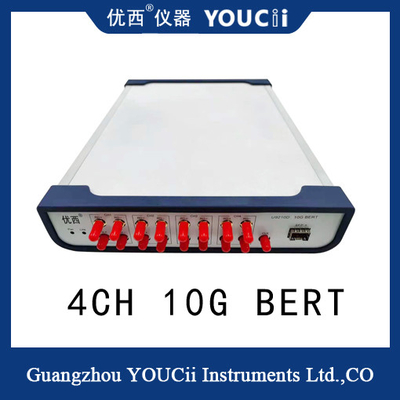

SFP光ポートチャネル4 電気ポート1 光ポート 10 Gbit/S ビットエラーメーター
基本性能特性：
1、当社のチャネル並列PGとED; シングルエンドクロック出力。
2、1つのSFP光ポートチャネル。
3、PGとEDは0.622〜11.7 Gbpsの範囲のレートをサポート。
4、サポートされているコードタイプ：PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31。
5、連続ビットエラー検出と周期的なビットエラーモニタリングをサポート。
6、通信モード：USB HID（ドライブフリー）またはUSB-COM。
仕様
| No. | 引数 | 最小 | モデル | 最大 | 単位 |
| 1 | データレート | 0.622 | 0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7 | 11.7 | Gbps |
| 2 | チャネル数 | 5（4つの電気ポート、1つの光ポート、PGとEDをサポート） | |||
| 3 | コードパターン | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | |||
| 4 | 立ち上がり時間と立ち下がり時間（20％〜80％） | 18 | 23 | ps | |
| 5 | パターン反転 | 送信側と受信側で信号反転をサポート | |||
| 6 | 信号差動出力振幅 | 200 | 600 | 1000 | mV |
| 7 | データ出力ジッタ（RMS） | 1.5（10.3125G） | ps | ||
| 8 | データ入出力インターフェース | 差動、AC結合、50オームインピーダンス、SMA | |||
| 9 | クロック出力 | 100 | 156.25 | 156.25 | MHz |
| 10 | データ信号入力感度 | 50 | mVpp | ||
| 11 | データ出力アイクロスポイント | 49 | 50 | 54 | % |
| 12 | USB HID応答時間 | 10 | ms | ||
| 13 | 動作温度 | 10 | 25 | 50 | ℃ |
| 14 | 動作電圧（AC） | 180 | 220 | 250 | V |
フルレートエラーメーターは、デジタル通信システムにおけるビットエラー率を測定するために使用される機器です。さまざまなレートのデータストリームを生成し、受信側でエラーコードの数を検出することにより、通信システムの性能を評価できます。
フルレートエラー検出器は通常、複数のレートオプションがあり、さまざまなレートでのデータ送信をシミュレートできます。実際の通信環境でのデータ送信をシミュレートするために、ランダムなビットストリームまたは定義済みのテストパターンを生成できます。受信側では、エラーメーターがエラーコードの数を検出し、カウントし、特定の形式で表示するため、ユーザーは通信システムのパフォーマンスを分析できます。
