商品の詳細:
|
| 電力消費量: | 20W | 動作温度範囲: | 0~55°c |
|---|---|---|---|
| サイズ: | 235 x 55 x 320のmm | 供給電圧: | 100~240V |
| ハイライト: | 100G エラーメーター オプティカルパワーメーター,20W オプティカルパワーメーター |
||

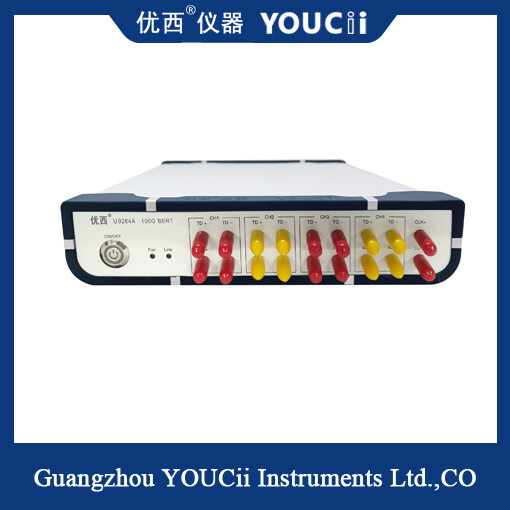

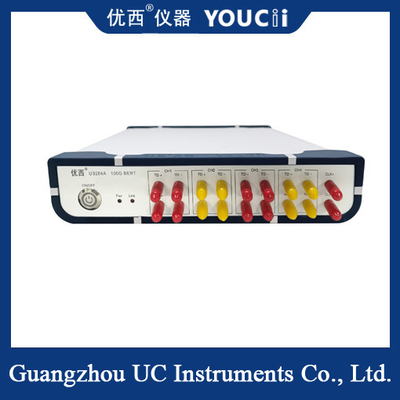

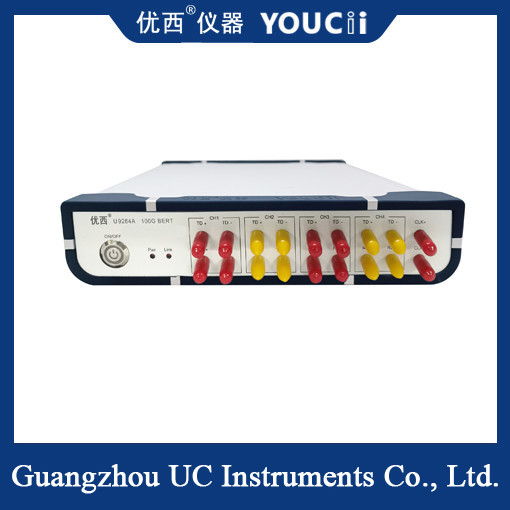

オプティカルデバイステスト 100G エラーメーター テストプラットフォーム 信号源
概要する
U9264Aは100G製品エラーテスト機である.光学デバイス,高速ケーブル,光学モジュールおよび通信システムの開発および生産試験に使用することができる.9から複数のレートをサポートします..953Gbpsから14.5Gbps,そして25から29Gbpsまで.
適用する
● 人 の 行動すべての種類のライトモジュール (QSFP28 CFP2,CFP4,SFP28,SFP+,QSFP+,CFP) とエラーテストサブシステムに適用する.
● 人 の 行動アクティブ・パシブ・ケーブルおよびアクティブ・光ファイバーのビットエラー試験に適用される
● 人 の 行動10Gと100Gのテストプラットフォームの信号源として使用できます
特殊性
● 人 の 行動9.953Gbpsから14.5Gbps,および25Gbpsから29Gbpsまでの複数のレートをサポートする.
● 人 の 行動4つのプログラム可能なコード生成器と4つのエラー検出器を統合する.
● 人 の 行動内部統合時計モジュール
● 人 の 行動誤差検出器を組み込んだクロック復元装置
100Gエラーメーターは,主に独立したビットエラーレート (BER) にリンクされたデジタル通信システムの信号整合性をテストするために使用されます.テストされた部品の受信能力を直感的に表示することができます通信システムのビットレート,通信システムの特性,レート,コードグラフィック通信システムのアラームなどの機能があります.
仕様パラメータ
| パラメータ | ミニ | タイプ | マックス | ユニット | |
| 一般パラメータ | |||||
| 供給電圧 | 100 | 220 | 240 | V | AC,50〜60Hz |
| 電力消費量 | 20 | W | |||
| 動作温度範囲 | 0 | 55 | °C | ||
| サイズ | 235 x 55 x 320 | mm | |||
| BERT(ED) | |||||
| 入力レベル範囲 | 100 | ほら | 1200 | mVppd | 変数入力,ACコップル |
| 入力速度の範囲 | 9.953 | ほら | 29 | Gbit/s | |
| 100 | オーム | 差分 | |||
| コネクタタイプ | SMA | 違い,フロントパネル | |||
| サポートされたパターン | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31,最大20ビット/Ch,ユーザー定義 | RATE 9.953~14.5Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | RATE 25~29Gbps | ||||
| プログラム可能なパターン生成器 (PPG) | |||||
| 出力レベル範囲 | 200 | ほら | 1100 | mVppd | 変数入力,ACコップル |
| 出力速度の範囲 | 9.953 | ほら | 29 | Gbit/s | 9.953~14.5 / 25~29Gbps |
| 出力インペデンス | 100 | オーム | 差分 | ||
