商品の詳細:
|
| Sensor Element: | InGaAs | Calibration wavelength: | 980/1310/1490 / 1510~1640nm Continuous calibration |
|---|---|---|---|
| optical Input Interface: | Supporting bare fiber joint or FC/LC/SC Adapter | Communication Interface: | USB + trig |
| Power sampling period（Rate）: | 10 us（100KHz） | Weight: | 1.0kg |
| ハイライト: | 小型の光学電源計,高性能の光電源計 |
||

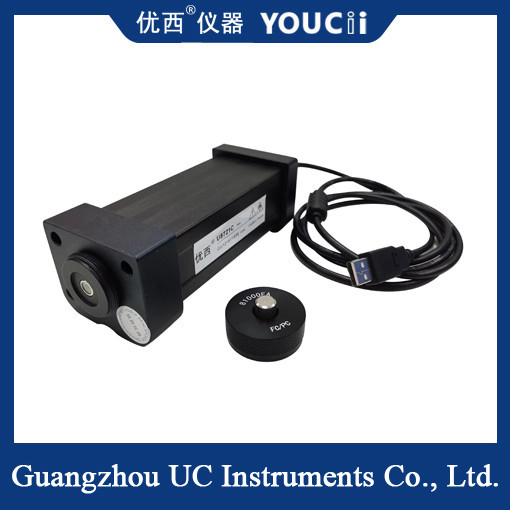

高速光パワーメータプローブ 小型で高性能
U8721はUSBインターフェース光パワーメータモジュールです。サンプリング周期はマイクロ秒を実現し、高速でデータを収集・処理できます。
U8721光パワーメータモジュールは、PCと接続するためのUSB通信ポートを提供します。オペレーターは、そのデモプログラムを使用してU8721を制御し、測定値を表示し、パラメータを設定します。U8721光パワーメータモジュールは、DWDMコンポーネント、AWG&PLCコンポーネント、光増幅器のテスト、およびその他の汎用光ファイバーテストおよび測定アプリケーションにおいて優れた性能を発揮します。他のU Instrumentsパワーメータモジュールと比較して、U8721は高速サンプリングとコンパクトな寸法を特徴とし、さまざまな形式や複数のチャネルに組み込まれる光パワーメータサンプリングシステムに特に適しています。
光パワーメータプローブは、光パワーを測定するデバイスであり、通常、光ファイバー通信、Lidarなどの分野で使用されます。光パワーメータプローブは、光信号を電気信号に変換して、光パワーを測定できます。
一般的な光パワーメータプローブには、結晶型とファイバー型の2つのタイプがあります。結晶型光パワーメータプローブは、光電変換材料として結晶を使用し、ファイバー型光パワーメータプローブは、光電変換材料としてファイバーを使用します。ファイバー型光パワーメータプローブは、より高い感度とより広い適用範囲を持っているため、実際のアプリケーションでより一般的です。
仕様
| 製品モデル | U8721C | U8721D |
| センサー素子 | InGaAs | |
| 波長範囲 | 850～1700 nm | |
| 校正波長 | 980/1310/1490/1510～1640nm 連続校正 | |
| パワー範囲 | +5～-80dBm | |
|
パワーサンプリング周期（レート） |
10 us（100KHz） | |
| アプリケーションファイバータイプ | 標準SMおよびMM | |
| 光入力インターフェース | ベアファイバージョイントまたはFC/LC/SCアダプターをサポート | |
|
基準条件での絶対不確実性（精度） |
±4%（1200 nm～1610 nm） | |
|
基準条件での相対不確実性（精度） |
＜0.02 dB 代表値 | |
| 直線性（パワー） | ≤±0.06dB（1200～1610 nm、+0～-60dBm） | |
| リターンロス | ＞40 dB | |
| 通信インターフェース | USB + trig | USB + Trig + BNC アナログ量 |
| 校正期間 | 2年 | |
| 動作温度 | 0～+40℃ | |
| 保管温度 | -30～+80℃ | |
| 寸法 | 52mm H、60 mm W、150 mm D | |
| 重量 | 1.0 kg | |
