商品の詳細:
|
| 基準料金: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | 表示は解像度を特色にする: | 1024 x 768のピクセル |
|---|---|---|---|
| チャネルの見本抽出の数: | 4:10G低率の単一モード/多重モード、10G高い比率の単一モード/多重モード | 縦決断: | 14ビット |
| 時間間隔の正確さ（ジッター モード）: | 0.25ps | 制動機の締切り: | ±1.5V: 5ms から 100ms 調整可能 |
| ハイライト: | 多モード光学オシロスコープ,インゲルモード オプティカルオシロスコープ,10G標準スピードの光学オシロスコープ |
||

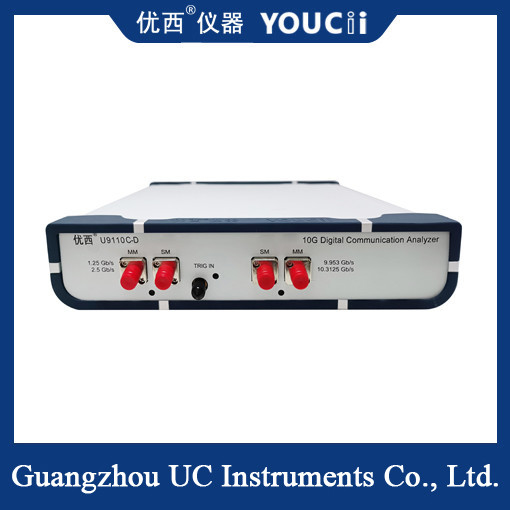

10G フルレート シングルモード/マルチモード オプティカルオシロスコープ
製品紹介:
U9110C-Dは10Gフルレートで,シングルモード/マルチモードオプティカルオシロスコープをサポートしており,Uwest Instrumentによってリリースされた最新のデジタル通信分析ソリューションです.光通信装置の製造に理想的な測定ツールを提供します..
U9110C-D DCA 測定の結果は,生データだけでなく,時間と振幅のヒストグラム,マスクテスト,統計テストなどです.通信指標のテスト設定のセットを提供します.インターバル期間,上昇時間,落ち込み時間,クロスパーセント,消滅比,ジッター,振幅測定を含む.またSDH/SONET,ギガビットイーサネットのためのマスクテスト,他の標準的な単一適合性試験.
機能紹介
1自動ITU/ANSIマスクテスト
2ユーザー操作とPCイーサネット通信ソフトウェアに基づくグラフィック表示インターフェース
3モジュール構造,迅速なサンプル採取率
4高忠実信号 (ジッター<0.1ps,RMS-典型的な)
光学振動鏡は,通信機器,無線機器,半導体チップ,コンピュータ帯域幅テストなどの高速信号検出に広く使用されています.オプティカルオシロスコープは他の物理的量も測定するために使用できます熱膨張や移動などです
製品仕様:
|
モデル |
U9110C-D |
|
標準金利 |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
測定精度模様の許容量(マーージン) |
±3 % |
|
画像の解像度 |
1024 x 768 ピクセル |
|
デジタル測定システム |
1つの光学チャネル測定をサポートし,オプション測定を毎秒3回リフレッシュ |
|
信号取得モード |
サンプリング (普通) 封筒 平均 |
|
RMS 騒音 |
0.25mV |
|
サンプリングチャネル数 |
4: 10G低速シングルモード/マルチモード,10G高速シングルモード/マルチモード |
|
垂直システム移行時間 |
サンプリングチャネルの数によって異なります |
|
垂直解像度 |
14ビット |
|
RMS 騒音 (最大) |
0.5mV |
|
水平系波形増幅と観測時間ベース減少 |
0.5ps/divから1ms/div |
|
時間間隔精度 (ジッターモード) |
0.25ps |
|
例 システムの外部クロックソースを起動する |
100mV,155~2500MHz |
|
トリガーレベル範囲 |
±1.0V |
|
トリガー入力範囲 |
±1.5V |
|
トリガーカットオフ |
±1.5V: 5ms から 100ms まで調整可能 |
|
通信,ネットワーク管理インターフェース |
RJ4510/100Mbps イーサネットがサポートされています |
|
電源 (外部電源アダプター) |
50Hz,5V,3A,6W |
|
環境温度,相対湿度での作業 |
温度は−20°C~+50°C,湿度は20%~80% |
|
店舗 |
温度は -40°C から +85°C,湿度は 5% から 90% |
|
物理的特徴 寸法,重量 |
サイズ 235W×55H×255L (mm),重量 < 2Kg |
