商品の詳細:
|
| データ転送速度の範囲: | 0.155~11.3 (Gbps) | オプティカル入力範囲 (モジュールの感度によって決定される): | 3~15dBm |
|---|---|---|---|
| 動作温度: | 85~40°C | 波長範囲: | 800~1600nm |
| ハイライト: | フルレートクロック復元装置,10Gbps フルレートクロック復元装置 |
||

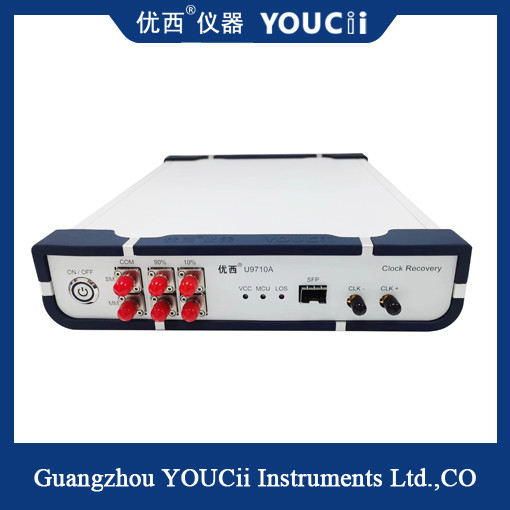

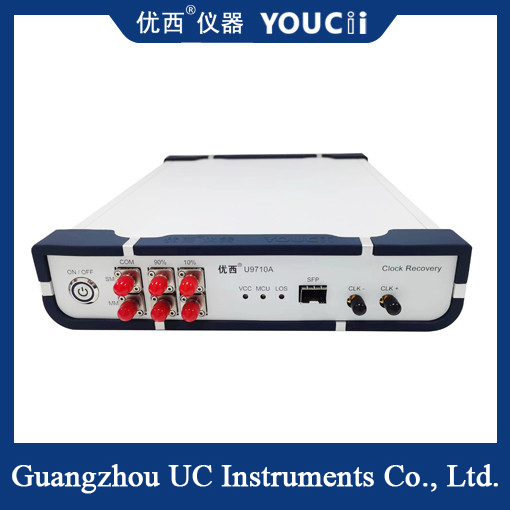

10Gbps フルレートクロック復元装置 2/4 周波数分割
U9710 CDR (クロック復元モジュール) は,クロックを起動せずにテスト環境でクロック復元信号を供給するために主に使用されます.試料採取オシロスコープを使用して,装置の光学眼図をテストするために. 典型的アプリケーションは,光学ネットワーク機器のテストまたはPONアプリケーションにおけるBOBプロダクトである. 光学装置自体には周波数分割クロック出力がないため,光学眼図の試験時にサンプル採取オシロスコップを起動するために時計信号を復元する必要があります..
U9710 CDRにはSFP光学ポートがあり,SFPキャプセル付きの従来のSFP,SFP+,OLT SFPおよび他の光学モジュールに適しています.光学信号を電気信号に変換するために光学モジュールの受信端のみが必要です電気信号のクロックを抽出して出力します.クロック信号は主にオシロスコップのトリガー信号に使用されます.このデバイスは速度に自律的に適応し,ソフトウェアの設定を必要としません.
10Gクロック復元器具は,主に信号源のクロック周波数を復元するために使用され,データの伝送の安定性と信頼性を確保します.高速通信システムやネットワーク装置の,データ送信速度は非常に速いので,データの同期送信を確保するために非常に正確なクロック信号が必要です.クロック信号が偏りまたは不安定である場合,データの損失や送信エラーを引き起こす可能性があります..
| 違う 違う | 仕様 | マックス | ミン | ユニット |
| 1 | データ速度の範囲 | 11.3 | 0.155 | Gbit/s |
| 2 | 波長範囲 | 1600 | 800 | nm |
| 3 | オプティカル入力範囲 (モジュールの感度によって決定される) | +3 | -15歳 | dBm |
| 4 | 出力回帰電動クロック範囲 | 5.65 / 2825 | 00.0775/0. ほら03875 | ゲルハーツ |
| 5 | 出力電気時計の振幅 | 600 (典型値) | mVpp | |
| 6 | 時計上昇時間 (OC-192) (20%~80%) | 33.1 | 22.2 | ps |
| 7 | 時計の落下時間 (OC-192) (80%~20%) | 33.7 | 23.9 | ps |
| 8 | 出力ジッター (※10.3125Gbps) | 1 (典型値) | ps | |
| 9 | クロック周波数 (※10.3125Gbps率,2/4) で割る | 5.156 / 2578 | 5.156 / 2578 | ゲルハーツ |
| 10 | 内部信号損失検出 (LOS) | 128 (過負荷) | 5 (感受性) | mV |
| 11 | 電源の電圧 (外部電源の入力電圧) | 5.5 | 4 | V |
| 12 | 動作温度 | 85 | -40歳 | °C |
