商品の詳細:
|
| 貯蔵温度: | -20°C+70°C | USBピン電圧: | -0.3~5.5V |
|---|---|---|---|
| 場合温度: | 5~45°C | バウドレート設定点精度: | -10~10ppm |
| AC電圧の周波数範囲: | 47~63Hz | AC電圧範囲: | 90~246 AVC |
| ハイライト: | 4 チャンネル 異なる速度のデバイス,29Gb/S 異なる速度のデバイス |
||

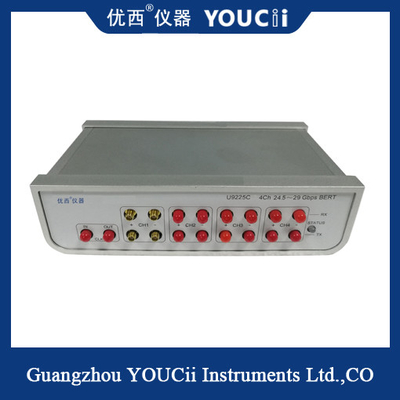

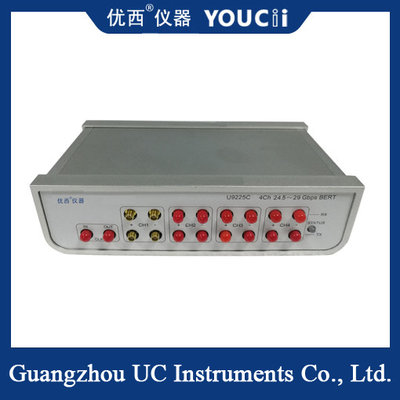

U9225C 4チャネル 24.5 ~ 29.0 Gb/s (100Gb/s) パルスパターン生成器とエラー検出器は高性能である.柔軟で費用対効果の高い 4チャネルパルスパターンの生成器とエラー検出器4チャネル29.0Gb/sで合計で100Gb/s以上のテスト容量になります.また,内部フルレートクロックシンセサイザーを含むスタンドアロンビットエラーレートテストソリューションです.
試験対象装置 (DUT) の近くに置くことができます.ケーブルと相互接続損失を補償するために,TXドライバーの前後強調制御機能を使用して,さらに遠くに配置することができますまた,破壊的でない,統合された眼の輪郭のキャプチャ機能と迅速な眼の高さと幅の測定機能があります.
特徴
4チャネル NRZ PPG と ED
12.25-14.5 と 24.5-29 Gb/s
1psの典型的なJRMSと 6psのJPP
PRBS 2^7, 9, 15, 23, 31
目のモニター
内部クロックシンセサイザー
PPMのオフセット制御
調整可能なクロック出力
外部時計入力
TX レベル 200 から 1100 mV PPDIFF
カーソルの前後強調 (6 dB)
交差点調整 (35〜65%)
仕様
| 絶対最大格付け | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| 貯蔵温度 | ツ | -20歳 | ほら | 70 | °C | |
| AC電圧範囲 | VAC | 90 | ほら | 246 | VAC | |
| AC電圧の周波数範囲 | VFREQ | 47 | ほら | 63 | Hz | |
| データ RF 電圧入力 | ヴィンデータ | -0だった3 | ほら | 1.2 | V | |
| 時計 電圧 入力 | ヴィン・クリック | 0 | ほら | 1.2 | V | |
| USBピン電圧 | ビンUSB | -0だった3 | ほら | 5.5 | V | |
| RFとクロック ESD HBM | RFesdH | -1000 | ほら | 1000 | V | |
| RF,クロック,USBラッチアップ | Vl | -100ドル | ほら | 100 | mA | |
| USB ESD HBM | USBesdH | -2000年 | ほら | 2000 | V | |
| USB ESD CDM | USBesdC | -500ドル | ほら | 500 | V | |
| 電気特性 | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| ケース温度 | Tc | 5 | ほら | 45 | °C | |
| AC電流 | Icc | 0.75 | 200 | ほら | mA | |
| バウドレート (NRZ形式) | BR | 12.25/24.5 | 14.5/29 | Gbit/s | ||
| バウドレート設定点精度 | BRa | -10 | ほら | 10 | PPM | (注1) |
| バウドレート (PPM) オフセット | BRo | -999 -999 -999 -999 | ほら | 999 | PPM | 1ppm ステップサイズ |
| 初期化時のパワー | トン | ほら | ほら | 15 | 秒数 | |
| 目 の 段階 | EMp | ほら | ほら | 128 | ステップ | .16 pS/ユニット |
| 目 の 幅 の ステップ | EMv | ほら | ほら | 64 | ステップ | 単位あたり8mV |
| 注1:老化,温度,電圧 | ||||||
