商品の詳細:
|
| センサーの要素: | InGaAs | 出力領域（dBm）: | +7 ~ -70 dBm |
|---|---|---|---|
| 直線性（力）: | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5 ~ -50dBm) | 返済損失: | > 40 dB |
| アリブレーション期間: | 2 年 | 重量（kg）: | 0.5 |
| ハイライト: | ミニ光学電源計,シャシーに組み込まれた光学電源計 |
||

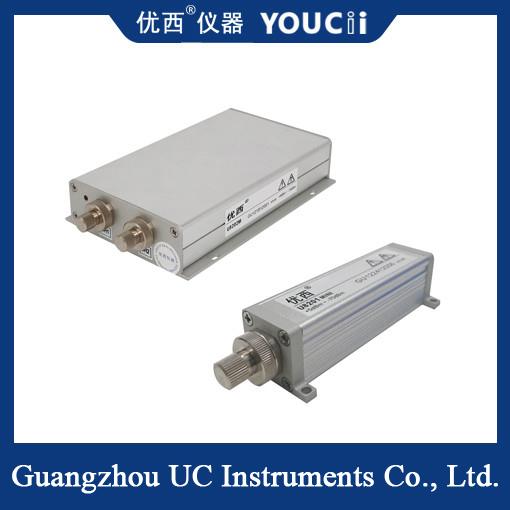

ミニ光学電源計 シャシー内蔵 オーダーメイドチャンネル
概要
広州ユニウェストの U8201MINI 光学電源計モジュールは 6PIN 通信インターフェースを採用し 対応するソケットを使用して PCと通信します設定ソフトウェアを通じてデータと設定パラメータを表示.
UC8201MINI オプティカルパワーメーターモジュールは,高精度WD-ディビジョンマルチプレックスDWDMコンポーネント,光波導体格子配列AWGコンポーネント,平面光波導PLC部品WSS,OPM,DPSK,光学増幅器 EDFAおよび他の一般的な光ファイバー光学測定アプリケーション.UC8201MINIは,コンパクトな形状の特徴を持っています特に,多チャンネル光電源計のサンプル採取システムに組み立てられるのに適しています.
すべきだ
WDM,GFF,AWG,PLC装置の試験
負荷を入力し,負荷を返す
光ファイバーセンサー,光ファイバーケーブル試験
偏振モード分散PMDと偏振依存損失PDL測定
線維光ファイバー,通信研究開発研究室試験
仕様
|
製品モデル |
U8201MINI |
| センサー要素 | インガア |
| 波長範囲 | 850 ~ 1700 nm |
| カリブレーション波長 | 850/980/1310/1490/1550/1610 nm |
| パワー範囲 (dBm) | +7 ~ -70 dBm |
|
電力サンプル採取期間 (比率) |
1 ms ((1KHz) |
| アプリケーション ファイバータイプ | 標準のSMとMMは,最大62.5umのコアサイズ |
| 光学入力インターフェース | FC/PC または FC/APC |
|
基準条件での絶対不確実性 (精度) |
± 4% (1200 nm ~ 1610 nm) |
|
基準条件での相対不確実性 (精度) |
< 0.02 dB 典型的な |
| 線形性 (パワー) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5 ~ -50dBm) |
| 返済損失 | > 40 dB |
| 通信インターフェース | RS232 |
| カリブレーション期間 | 2年 |
| 操作温度 | 0 ~ +40°C |
| 貯蔵温度 | -30 ~ +80°C |
| サイズ | 37mm W,25mm H,115mm D |
| 体重 | 0.5kg |
モジュールの説明
前端 後端
