100Gbps マルチ - 周波数分割クロック復元装置

100Gbpsマルチ周波数分割クロックリカバリ機器

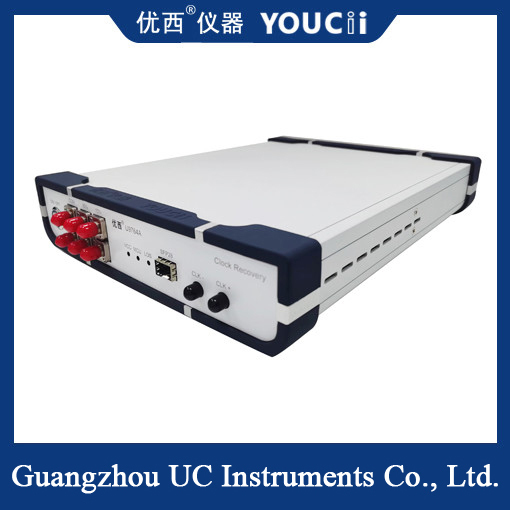

   U9764A CDR（クロックリカバリモジュール）は、主にクロックをトリガーすることなく、テスト環境でクロックリカバリ信号を提供するために使用され、サンプリングオシロスコープを使用してデバイスの光アイダイアグラムをテストします。一般的な用途は、光ネットワーク機器またはPONアプリケーションのBOB製品のテストです。測光デバイス自体には周波数分割クロック出力がないため、光アイダイアグラムをテストする際に、サンプリングオシロスコープをトリガーするためにクロック信号を回復する必要があります。

   U9764A CDRはSFP28光ポートを備えており、SFP28、SR、LR、BIDIなどのSFPカプセル化された従来の光モジュールに適しています。光モジュールの受信側が光信号を電気信号に変換し、電気信号のクロックを抽出して出力するだけで済みます。クロック信号は、主にオシロスコープのトリガー信号に使用されます。

CDRの正式名称はClock and Data Recoveryです。その名の通り、CDRの主な機能は次のとおりです。

1）受信側の各回路にクロック信号を提供すること。

2）受信信号を判断し、データ信号の回復と後続の処理を容易にすること。
