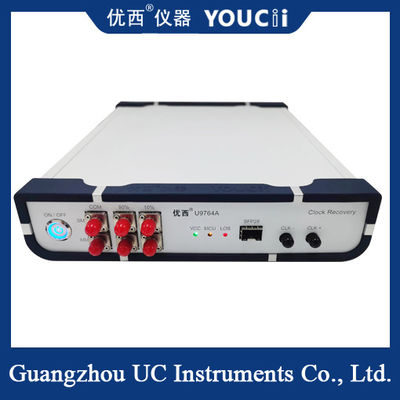

100Gbps マルチ - 周波数分割クロック復元装置

100Gbps 多周波分断時計復元装置

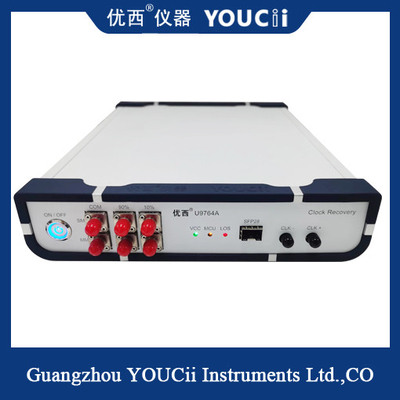

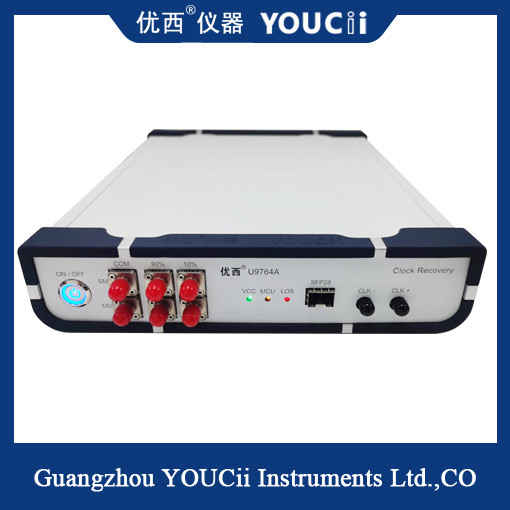

U9764A CDR (クロックリカバリー・インストラクション) は主にクロックリカバリー・シグナルをクロック・トリガーされていない試験環境で提供するために使用されます.試料採取オシロスコープで装置の光学眼のパターンをテストする典型的な用途は,光学ネットワーク装置の試験,または光学装置自体には分割クロック出力がないため,PONアプリケーションにおけるBOB製品の試験である.光学眼地図をテストする際に,サンプル採取オシロスコップを起動するために,時計信号を復元する必要があります..

U9764ACDRは,SFP28とパッケージ化された従来のSFP28,SR,LRおよびBIDI光学モジュールに適したSFP28光学ポートを装備している.光信号を電気信号に変換するには,光学モジュールの受信端のみが必要です.CDRは電磁信号のクロックを抽出し出力します.クロック信号は主にオシロスコップのトリガー信号に使用されます.

時計復元装置とは?

クロック復元装置 (Clock Recovery Unit) は,デジタル通信におけるクロック信号を復元するために使用される装置である.正確なデータ送信を確保するために送信者と受信者の間に同期クロック信号が必要です.クロック復元装置の機能は,受信されたデータストリームから正しいクロック信号を抽出することです.

時計復元装置は,通常,光ファイバー通信,衛星通信,イーサネットおよび他の高速デジタル通信システムで使用されます.データはデジタル形式で送信されます.,クロック信号は,データの送信速度と時間間隔を決定するために使用されます. 送信中にクロックジッター,クロックドリフト,または送信ノイズなどの潜在的な問題により,受信機は,正確な時計信号を再生するために時計回復メーターを使用する必要があります.

時計復元装置の動作原理は,通常,フェーズロックループ (PLL) または関連する技術に基づいています.受信されたデータストリームの時計情報に基づいて,送信端と同期するようにローカルクロックを調整します.ローカルクロックの周波数と相を常に調整することで,クロック復旧装置は徐々にクロックオフセットをなくし,正確なクロック信号の復旧を達成することができます.

時計復元メーターの性能と機能は,アプリケーションと要求に応じて異なります.いくつかの高度な時計復元装置は,適応機能を持つ可能性があります.異なる通信環境とデータ速度に適応するために,送信された信号の特性に応じて動的に調整できるさらに,クロック回復メーターは,ビットエラーレート検出,ジッター分析,通信システムのパフォーマンスを分析し監視するのに役立つクロック出力インターフェースデジタル通信システムにおいて重要な役割を果たします.データの正しい送信と同期を確保するために受信データストリームから正確なクロック信号を抽出することができます.
