商品の詳細:
|
| 基準料金: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | 表示は解像度を特色にする: | 1024 x 768のピクセル |
|---|---|---|---|
| RMSの騒音: | 0.25mV | 縦決断: | 14ビット |
| 時間間隔の正確さ（ジッター モード）: | 0.25ps | 制動機入力範囲: | ±1.5V |
| ハイライト: | 多モード光学オシロスコープ,単一モードの光学オシロスコープ,多モード光学オシロスコープ |
||

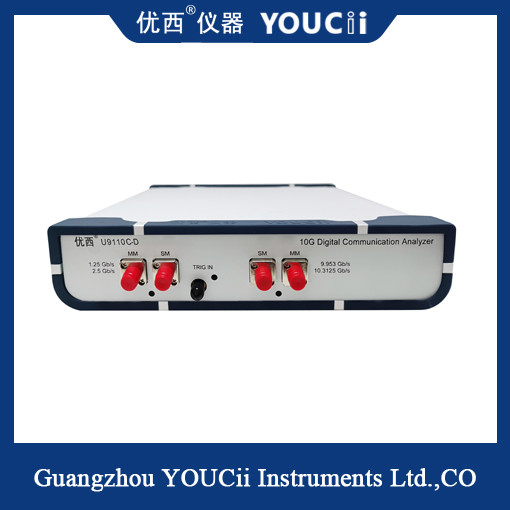

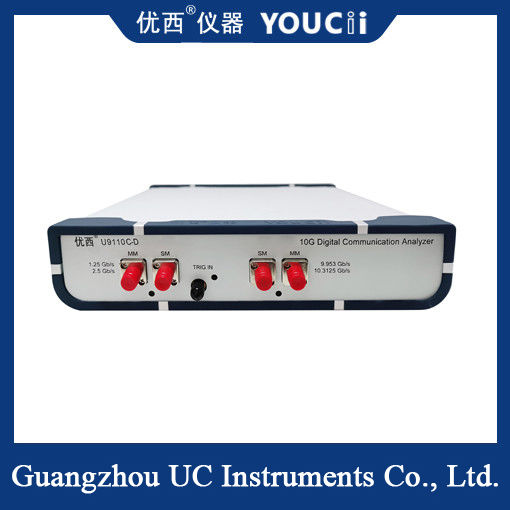

10G標準スピードサポート単一モード/多重モードの光学オシロスコープ
U9110C-Dは、サポート単一モード/多重モードの光学オシロスコープ標準スピード、10GであるUwestの器械によって進水する最も最近のデジタル通信の分析の解決である。それは光通信装置の製造業のための理想的な測定用具を提供する。
U9110C-D DCAの測定の結果は時間のだけでなく、生データ、しかしまたヒストグラムおよび広さ、マスク テスト、統計的なテスト、等であり。それは一組の間隔の期間、上昇時間、落下時間、十字のパーセント、絶滅の比率、ジッターおよび広さの測定を含むコミュニケーション表示器テスト設定を、提供する。それはまたギガビットのイーサネットのためのSDH/SONET、マスク テスト、および他の標準的な単一のコンプライアンス試験を含んでいる。
機能紹介:
1. 多重チャンネルの測定:10G標準スピードの光学視力検査表に同時に多数の光シグナルの源の視力検査表を測定できる多重チャンネル機能がある。これは容易な比較および分析が異なる信号の源の間の性能の相違を査定するようにする。
2. 自動測定および分析:光学視力検査表は通常自動的に視力検査表の主変数を得ることができる装備され結果のレポートおよび図表の分析を提供する自動測定および分析機能が。これはユーザーの操作プロセスを簡単にし、測定の結果をすぐに得ることができる。
3. 高い帯域幅および収蔵可能量:10G標準スピードの光学目グラフに高い帯域幅および大容量の記憶空間が高い比率の光シグナルの高速見本抽出そして必要メモリを満たすある。これは測定データの完全性そして正確さを保障する。
指定
|
型式番号 |
U9110C-D |
|
基準料金 |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
測定の正確さの型板の許容（差益） |
± 3% |
|
表示は解像度を特色にする |
1024×768ピクセル |
|
デジタル測定システム |
1つの光学チャネルの測定を支え、3回任意測定を毎秒新たになる |
|
信号の獲得モード |
見本抽出する（常態）、封筒、平均 |
|
RMSの騒音 |
0.25mV |
|
チャネルの見本抽出の数 |
4:10G低率の単一モード/多重モード、10G高い比率の単一モード/多重モード |
|
縦システム遷移時間 |
チャネルの見本抽出の数によって決まる |
|
縦決断 |
14ビット |
|
RMSの騒音（最高） |
0.5mV |
|
観察の時間基準の横のシステム波形の拡大そして減少 |
0.5ps/divへの1ms/div |
|
時間間隔の正確さ（ジッター モード） |
0.25ps |
|
システムの外的な時計のもとを誘発する例 |
100mV、155~2500MHz |
|
制動機の水平な範囲 |
±1.0V |
|
制動機入力範囲 |
±1.5V |
|
制動機の締切り |
±1.5V:5msから100msに調節可能 |
|
コミュニケーション、ネットワーク管理 インターフェイス |
RJ45;10/100Mbpsイーサネットは支えられる |
|
電源（外部力のアダプター） |
50Hz、5V、3A、6W |
|
周囲温度、相対湿度の仕事 |
温度は-20℃へ+50℃であり、湿気は20%から80%である |
|
店 |
温度は-40℃へ+85℃であり、湿気は5%から90%である |
|
物理的特性次元、重量 |
サイズ235W×55H×255L （mm）、重量 < 2Kg=""> |
