商品の詳細:
|
| チャンネル数: | 4 （4チャネル電気港、ページおよびEDは支えた） | コード タイプ: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| 上昇および落下時間（20%に80%）: | 18~23 ps | データ出力のジッター（RMS）: | 1.5 （10.3125G） |
| ハイライト: | 10G標準スピードの間違いのメートル,4つのチャネルUSBの間違いのメートル |
||

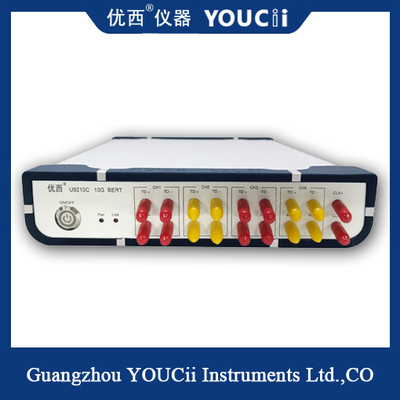

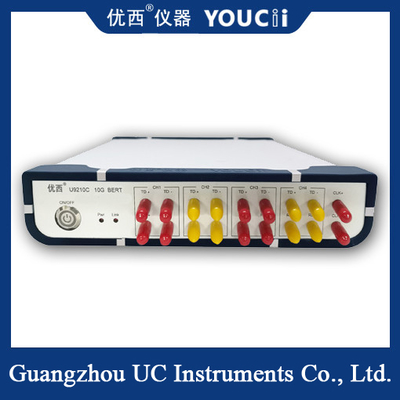

10G フルレートエラーメーター 4チャネル USB HID または USB-COM
基本性能特徴:
14チャネル平行PGとED単端クロック出力
2PGとEDのサポートレートは0.622から11.7Gbps (最大15G,オプション) までです.
3サポートコードタイプ:PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31
4継続的なエラー検出とタイミングエラーモニタリングをサポートします.
5通信モード:USB HID (ドライブなし) またはUSB-COM
技術仕様:
| 違う 違う | パラメーター | 最低限 | 典型的な | 最大 | ユニット |
| 1 | データ率 | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8. 59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbit/s |
| 2 | チャンネル数 | 4 (4チャネル電源ポート,PGとED対応) | |||
| 3 | コードタイプ | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 昇降時間 (20%から80%) | 18 | 23 | ps | |
| 5 | パターンの逆転 | 送信と受信端で信号逆転をサポート | |||
| 6 | シグナル差出力幅 | 200 | 600 | 1000 | mV |
| 7 | データ出力ジッター (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | データ入力/出力インターフェース | 差点,ACコップリング,50オームインピーデンス,SMA | |||
| 9 | 時計出力 | 100 | 156.25 | 156.25 | メガHz |
| 10 | データ信号入力感度 | 50 | mVpp | ||
| 11 | データ出力目グラフの交差点 (差) | 49 | 50 | 52 | % |
| 12 | USB HID 応答時間 | 10 | ms | ||
| 13 | 動作温度 | 10 | 25 | 50 | °C |
| 14 | 動作電圧 (AC) | 180 | 220 | 250 | V |
4チャネルビットエラーレートテストは,デジタル通信システムにおけるビットエラーレート (BER) を評価するために使用される機器である.BERはデジタル通信中にエラーがある送信ビット比率を指します.
4チャネルエラーメーターは通常4つの独立したチャネルを有し,それぞれはアナログまたはデジタル信号の送信および受信を検出するために使用されます."送信チャンネル"と"受信チャンネル"と呼ばれます送信チャネルはデジタル信号を生成し送信する責任があり,受信チャネルはビットエラー率を決定するために受信信号を受信し分析するために使用されます.
