商品の詳細:
|
| センサーの要素: | InGaAs | 出力領域（dBm）: | + 5 | -80 |
|---|---|---|---|
| 適用繊維のタイプ: | 標準的なSMおよびMM | 直線性（力）: | ≤の± 0.06 dB （1200 nm | 1610 nm、0~ -50dBm） |
| 通信用インタフェース: | USB、+Trig、+Trig +BNC、+Trig | 操作の温度: | 0~ +40 ℃ |
| ハイライト: | 小型の光学力のメートル調査,高性能光学力のメートル調査 |
||

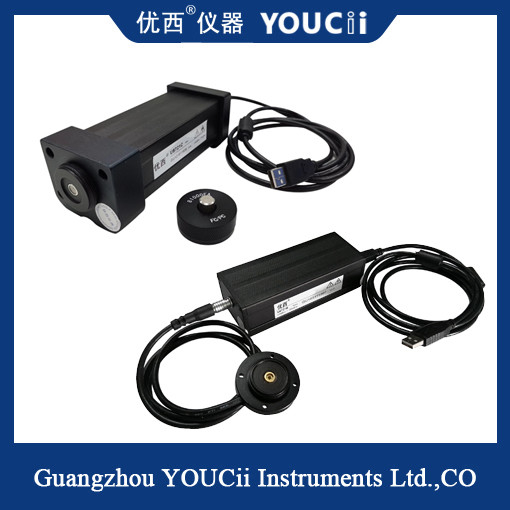

任意光学力のメートル調査の小型および高性能力
広州YouxiのU8721高速光学力メートル モジュールのサンプリング周期は私達に水平に達しデータはもっとすぐに得られ、処理することができる。力メートル モジュールは構成ソフトウェアを通して直接PCと伝達し合うことができるUSBの通信用インタフェース、表示データおよびセット変数採用する。
U8721高速光学力メートル モジュールは高精度WDMの部品、光学導波管の格子の配列AWGの部品、平面の光学導波管PLCの部品、WSS、OPM、DPSK、光学アンプEDFAおよび他の一般的な光ファイバーの光学測定の適用で使用することができる。広州Youxi力メートルの他のモデルと比較されて、U8721に高速見本抽出の特徴、および多重チャンネルの光学力メートルの見本抽出システムにアセンブリのために適した小さい形が、特にある。
適用しなさい
▲WDM、GFF、AWGのPLC装置テスト
▲損失、リターン・ロスの測定を挿入しなさい
▲光ファイバーセンサー、光ファイバーケーブル テスト
▲分極モード分散PMDおよび分極の依存した損失PDLの測定
▲光ファイバー、コミュニケーションR & Dの実験室試験
| モデル | U8721A | U8721B | U8721C | U8721D | U8721H |
| センサーの要素 | InGaAs | ||||
| 波長範囲 | 850 | 1700 nm | ||||
| 口径測定の波長 | 850 / 980/1310/1510~1640nm連続的な口径測定 | ||||
| 出力領域（dBm） | + 5 | -65 | + 5 | -70 | + 5 | -80 | + 25 | -60 | |
|
力のサンプリング周期（率） |
100私達（10KHz） | 10私達（100KHz） | |||
| 適用繊維のタイプ | 標準的なSMおよびMM | ||||
| 光学入力インターフェイス | 支持の裸繊維の接合箇所かFC /LC/SCのアダプター | ||||
|
標準状態の絶対不確実性（正確さ） |
± 4% （1200 nm | 1610 nm） | ||||
|
標準状態の相対的な不確実性（正確さ） |
< 0.02 dBの典型的な価値 | ||||
| 直線性（力） | ≤± 0.06dB （1200 | 1610 nm、+ 0 | -60dBm） | ||||
| リターン・ロス | > 40 dB | ||||
| 通信用インタフェース | USB | +Trig | +Trig +BNC | +Trig | |
| 口径測定の期間 | 2年 | ||||
| 操作の温度 | 0 | +40℃ | ||||
| 保管温度 | -30 | +80℃ | ||||
| 次元 | 52mm H、60のmm W、150のmm D | ||||
| 重量 | 1.0 kg | ||||
記述:
U8721Aは高速光学力の監視のために主に使用される。
U8721B主に空間的で軽いスキャンの測定に使用する感光性表面PDの外面。
U8721C速い同期スキャンはDWDM/AWGの波長のスキャンの測定システムで主に使用される。
BNCのアナログ出力とのU8721Dの速い同期スキャン。
1B4中心によって保護されるケーブルへのUSB
COMポートは1B4中心によって保護されるケーブルへのUSBに接続され、PCにコミュニケーションを確立するために直接接続される。
