商品の詳細:
|
| パターン: | PRBS7、PRBS9、PRBS15、PRBS23、PRBxS31 | 上昇および落下時間（20%に80%）: | 18~23 ps |
|---|---|---|---|
| 入力感受性をデータ信号（片端接地）: | 0.1Vpp | 動作温度: | 10~50°C |
| パターン逆転: | 送信機および受信機のサポート信号の逆転 | 時計: | 100〜156.25 MHz |
| ハイライト: | 10G標準スピードのバート サポート コード,PRBS7のためのバート サポート コード |
||

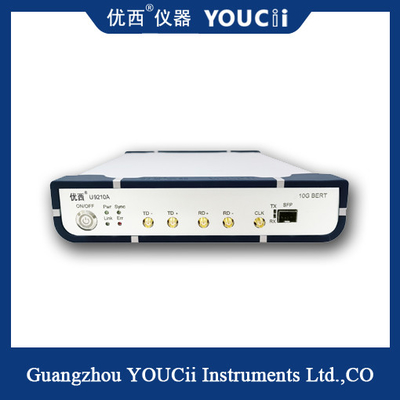

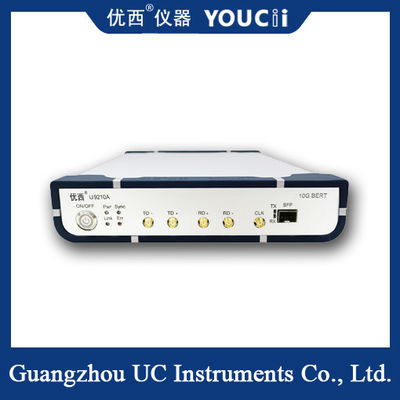

10GフルレートBERTサポートコード（PRBS7/PRBS9/PRBS15/PRBS23/PRBS31用）
性能特性：
1つのSFP光チャネルと1つの電気チャネル、2つのチャネルの同期入出力、エラーコードテストは独立して実行可能。
連続エラー検出とタイミングエラー検出をサポート。
622Mから11.7Gbpsまでのフルレートをサポート；
サポートするコードタイプ：PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
1つのチャネルの低ジッタクロック出力、光チャネルと電気チャネルは1つのクロックを共有し、2つのチャネルのクロック同期。
通信モード：USB HIDまたはUSB-COM。
すべてのUSBデバイスアドレスを自動的に列挙し、USBアドレスを選択して接続ボタンを押すと、現在のデバイスに接続されます。累積BER（ビットエラーレート）：瞬時ビットエラーカウントと経過時間を累積します。累積BER = 瞬時ビットエラーカウント / （経過時間 * 総ビット数）。
| No. | パラメータ | 最小 | タイプ | 最大 | 単位 |
| 1 | データレート | 0.622 |
0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25, 5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709, 11.09,11.32,11.7 |
11.7 | Gbps |
| 2 | パターン | PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31 | |||
| 3 | 立ち上がり時間と立ち下がり時間（20%から80%） | 18 | 23 | ps | |
| 4 | パターン反転 | 送信機と受信機での信号反転をサポート | |||
| 5 | 信号出力振幅（シングルエンド） | 200 | 800 | 1000 | mV |
| 6 | データ出力ジッタ（RMS） | 1.5（10.3125G以下） | ps | ||
| 7 | データ入出力インターフェース | 差動、AC結合、50オームインピーダンス、SMA | |||
| 8 | クロック出力 | 100 | 156.25 | 156.25 | MHz |
| 9 | データ信号入力感度（シングルエンド） | 0.1 | Vpp | ||
| 10 | データ出力アイ交差 | 50 | 52 | 54 | % |
| 11 | 動作温度 | 10 | 25 | 50 | °C |
