商品の詳細:
|
| Standard rate: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | Measurement accuracy template tolerance（Margin）: | ±3 % |
|---|---|---|---|
| Display features image resolution: | 1024 x 768 pixels | Signal acquisition mode: | Sampling (Normal), Envelope, Average |
| Number of sampling channels: | 4: 10G low rate single mode/multi-mode, 10G high rate single mode/multi-mode | RMS noise (maximum): | 0.5mV |
| ハイライト: | 多重モードの光学オシロスコープ,単一モードの光学オシロスコープ |
||

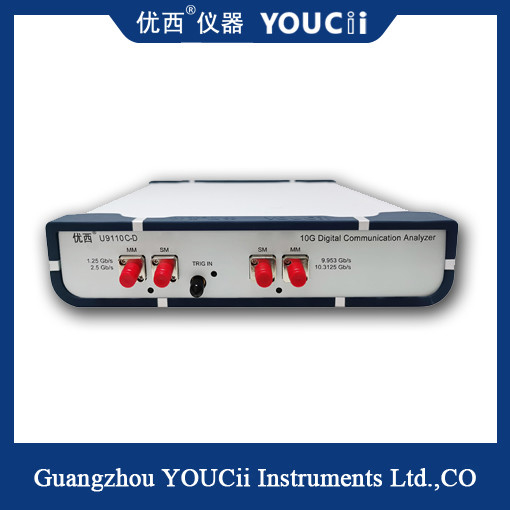

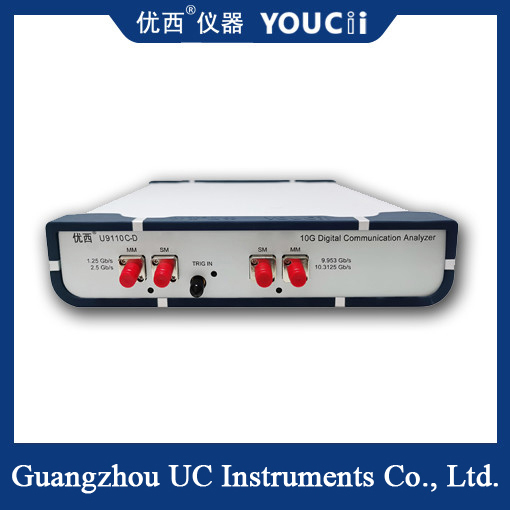

フルレートシングルモード/マルチモード光オシロスコープ
U9110C-Dは10Gフルレートで、シングルモード/マルチモード光オシロスコープに対応しており、Uwest Instrumentが発売した最新のデジタル通信分析ソリューションです。光通信デバイスの製造に最適な測定ツールを提供します。
U9110C-D DCA測定の結果は、生データだけでなく、時間と振幅のヒストグラム、マスクテスト、統計テストなども含まれます。間隔期間、立ち上がり時間、立ち下がり時間、クロスパーセント、消光比、ジッタ、振幅測定など、一連の通信インジケーターテスト設定を提供します。SDH/SONET、ギガビットイーサネットのマスクテスト、その他の標準シングルコンプライアンステストも含まれています。
機器の特性:
1. 高レート測定：本器は、一般的な10ギガビットイーサネット（10GbE）やその他の高レート通信プロトコルを含む、10Gbpsフルレート光信号測定に対応しています。
2. アイパターン表示：光アイパターンは、高速サンプリングとデータ処理技術を使用して、光信号のアイパターンを正確にキャプチャして表示します。アイパターンは、開いた目の形で光信号の伝送品質を表示します。ユーザーは、アイパターンの開き具合とジッタを観察することにより、信号の安定性と伝送性能を評価できます。
3. 高精度測定：10Gフルレート光アイチャートは、高精度クロックとサンプリング技術を採用しており、正確なタイミング測定とジッタ分析を提供できます。ピークツーピークジッタ、二乗平均平方根ジッタなど、アイパターンの主要パラメータを測定および分析できます。
|
モデル |
U9110C-D |
|
標準レート |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
測定精度テンプレート許容誤差(マージン) |
±3 % |
|
表示機能画像解像度 |
1024 x 768 ピクセル |
|
デジタル測定システム |
1つの光チャネル測定をサポートし、オプションの測定を1秒間に3回更新します |
|
信号取得モード |
サンプリング（通常）、エンベロープ、平均 |
|
RMSノイズ |
0.25mV |
|
サンプリングチャネル数 |
4：10G低レートシングルモード/マルチモード、10G高レートシングルモード/マルチモード |
|
垂直システム遷移時間 |
サンプリングチャネル数に依存 |
|
垂直解像度 |
14ビット |
|
RMSノイズ（最大） |
0.5mV |
|
水平システム波形増幅と観察時間軸の縮小 |
0.5ps/div～1ms/div |
|
時間間隔精度（ジッタモード） |
0.25ps |
|
例 システムの外部クロックソースのトリガー |
100mV、155～2500MHz |
|
トリガーレベル範囲 |
±1.0V |
|
トリガー入力範囲 |
±1.5V |
|
トリガーカットオフ |
±1.5V：5msから100msまで調整可能 |
|
通信、ネットワーク管理インターフェース |
RJ45; 10/100Mbpsイーサネットをサポート電源（外部電源アダプター） |
|
50Hz、5V、3A、6W |
周囲温度、相対湿度作業 |
|
温度は-20℃～+50℃、湿度は20%～80% |
保管 |
|
温度は-40℃～+85℃、湿度は5%～90% |
物理的特性 寸法、重量 |
|
サイズ235W×55H×255L（mm）、重量 |
< 2Kg |
